摘要： 具有集成的LTC7063半桥驱动器，驱动两个n沟道mosfet。

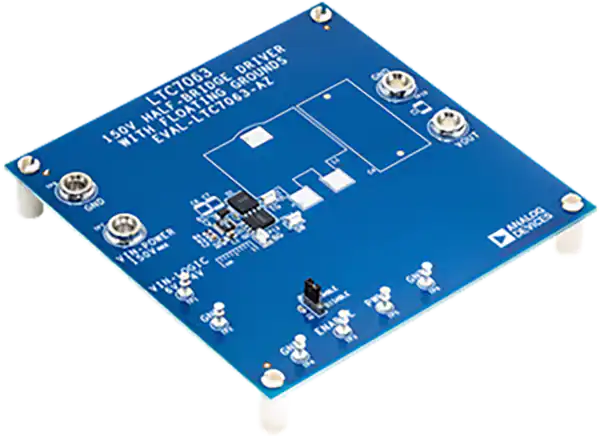

Analog Devices公司EVAL-LTC7063-AZ评估套件是一个半桥驱动器，驱动两个n沟道mosfet。电路板的PWM输入控制是5V逻辑兼容的，并控制两个门输出，其中一个输出是另一个输出的补充。EVAL-LTC7063-AZ提供了几个未填充的PCB垫，以帮助方便用户应用的板定制。集成的LTC7063驱动器具有强大的0.8欧姆下拉MOSFET驱动器和1.5欧姆上拉MOSFET驱动器。这些器件驱动两个150V n沟道mosfet。LTC7063栅极驱动器可以驱动具有不同接地参考的mosfet;然而，这个eval工具包已经提交了基础引用。
驱动两个n沟道mosfet
几个未填充的PCB垫，以方便定制
在不连接任何附加组件或负载的情况下进行计算
通过无铅认证
6V至14V逻辑输入电源范围
150V最大功率输入电源
最大输出电流10A
2000kHz+最大PWM控制频率
5.5V最大PWM控制电压
