ADF4368微波宽带合成器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-25

摘要： 具有集成的压控振荡器和-160dBc/Hz的12.8GHz宽带相位底噪声。

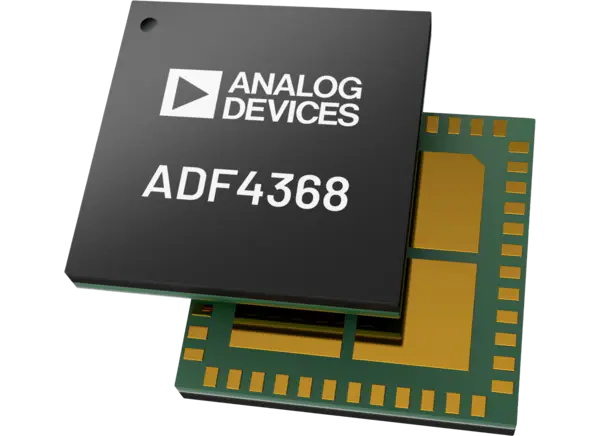

Analog Devices公司ADF4368微波宽带合成器是一款高性能，超低抖动，整数n和分数n锁相环(PLL)与集成的压控振荡器。该微波合成器在没有内部倍频器的情况下产生800MHz至12.8GHz的输出频率范围，并且消除了对次谐波滤波器的需要。该微波合成器工作电压为3.3V和5V，结温范围为-40°C至125°C，采用48引脚，7mm x 7mm LGA封装。ADF4368宽带合成器具有12.8GHz的9dBm输出功率，单端配置，16步功率调节。典型的应用包括无线基础设施(MC-GSM, 5G)，测试和测量，航空航天和国防。

特性

800MHz至12.8GHz输出频率范围
抖动小于30fs (RMS) f(OUT) = 9.001GHz, f(REF) = f(PFD) = 250MHz，分数模式
160dBc/Hz, 12.8GHz宽带相位本底噪声
625MHz鉴相器频率整数模式
250MHz鉴相器频率分数模式
4GHz参考输入频率

-95dBc典型PFD杂散
多芯片输出相位对准

通过SYNC引脚或EZSync方法

3.3V和5V电源
支持ADIsimPLL 环路滤波器设计工具
结温范围-40℃~ 125℃
48引脚，7mm × 7mm LGA封装

规范

锁相环的规格

-287dBc/Hz归一化为1Hz
-147dBc/Hz在10kHz归一化为1GHz
-239dBc/Hz整数模式
-237dBc/Hz分数模式
归一化带内相位底噪声
归一化1/f相位噪声底限

参考输出延迟规格

0.06 ps/℃温度系数
调整步长小于1ps

应用程序

无线基础设施(MC-GSM, 5G)
测试与测量
航空航天和国防
