微芯片技术EV46B51A LAN8720A PHY-PoE子板的介绍、特性、及应用

MICROCHIP TECHNOLOGY EV46B51A LAN8720A

微芯片技术EV46B51A LAN8720A PHY-PoE子板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-25

摘要： 通过PoE (Power over Ethernet)为PIC32 WFI32E Curiosity Board (EV12F11A)供电

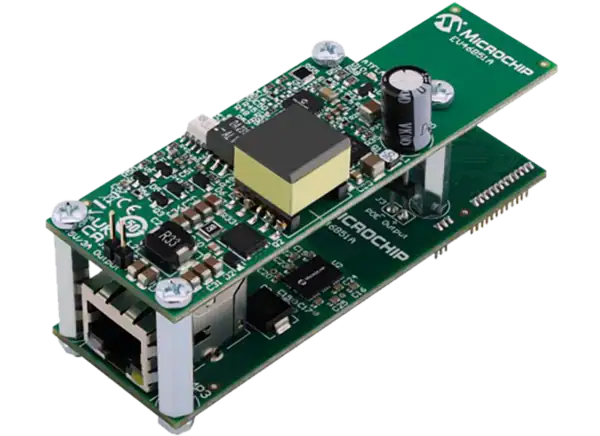

Microchip Technology EV46B51A LAN8720A PHY-PoE子板通过以太网供电(PoE)而不是USB为PIC32 WFI32E Curiosity Board (EV12F11A)供电，同时方便PIC32 WFI32E Curiosity Board和个人电脑(PC)之间的数据传输。子板由两个主要部分组成。第一种是基于PD70201 PoE控制器的IEEE 802.3at Type 2兼容的PoE供电设备(PD)。PD采用反激式DC-DC拓扑，可通过PIC32 WFI32E Curiosity Board提供5V和高达3A电流，用于要求高功率的终端应用。第二部分是基于高性能10/100以太网收发器LAN8720A PHY的数据传输，该PHY符合IEEE 802.3/802.3u(快速以太网)和ISO 802-3/IEEE 902.3 (10BASE-T)。这些功能允许在PC和PIC32 WFI32E Curiosity Board之间快速简便地传输数据，从而实现各种物联网应用。

IEEE 802.3at Type 2 PoE PSE (Power Sourcing Equipment)或PoE Midspan通过RJ45输入连接器为单板供电。负载是PIC32 WFI32E好奇板。Microchip EV46B51A LAN8720A PHY-PoE子板通过PIC32 WFI32E Curiosity Board的专用插座J208连接到负载上，两根电源线从EV46B51A LAN8720A PHY-PoE子板的2针连接器J2连接到PIC32 WFI32E Curiosity Board的2针连接器J201。
