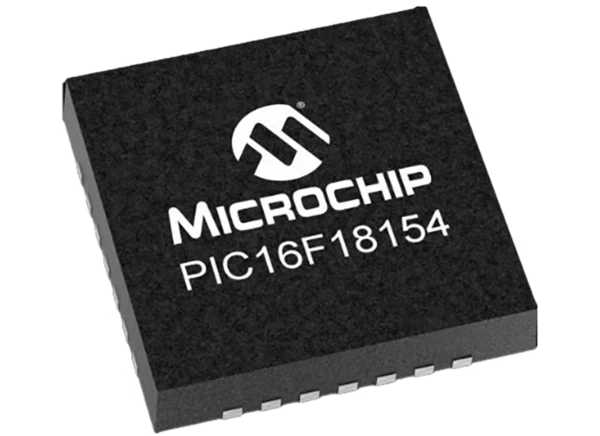

PIC16F18154/55/74/75全功能mcu的介绍、特性、及应用

来源:HQBUY 发布时间:2023-09-25

摘要: 适用于具有高分辨率要求的低成本,节能的模拟传感器应用。

PIC16F18154/55/74/75全功能微控制器(mcu)非常适合具有高分辨率要求的低成本,节能的模拟传感器应用。PIC16F18154/55/74/75 mcu提供一套模拟外设,可实现精密传感器应用。这些器件的内存范围为7KB至28KB,速度高达32MHz,采用小尺寸8至44引脚封装。mcu包括一个12位差分计算模数转换器(ADCC),两个8位数模转换器(dac),一个16位脉宽调制(PWM)外设,以及更多的波形控制和通信外设。

特性

  • 编译器优化的RISC架构

  • 运营速度

    • DC到32MHz时钟输入

    • 最小指令时间125ns

  • 16级深度硬件堆栈

  • 小电流开机复位(POR)

  • 可配置上电定时器(PWRT)

  • 断电复位(BOR)

  • 低功耗断电复位(lpor)

  • 窗口看门狗定时器(WWDT)

  • 内存

    • 程序/擦除行大小

    • 引脚计数细节

    • 温度指示器校正系数

    • 固定基准电压(FVR)测量数据

    • 微芯片唯一识别码(MUI)

    • 应用程序块

    • 引导块

    • 存储区域闪存(SAF)块

    • 高达28KB的程序闪存

    • 高达2KB的数据SRAM存储器

    • 最多256字节的数据EEPROM存储器

    • 内存访问分区(MAP)与程序闪存分区为:

    • 可编程代码保护和写保护

    • 设备信息区(DIA)存储

    • DCI (Device Characteristics Area)存储

    • 直接、间接和相对寻址模式

  • 操作特征

    • -40°C至+85°C工业范围

    • -40°C至+125°C扩展范围

    • 1.8V至5.5V工作电压范围

    • 温度范围

  • 节电功能

    • 在3V/+25°C时,典型休眠电流小于900nA(启用WDT)和小于600nA(禁用WDT)

    • 48µA典型工作电流32kHz, 3V/+25°C;在4MHz, 5V/+25°C时小于1mA

    • 最低功耗

    • 在执行ADC转换时降低系统电气噪声

    • 在小睡中,CPU和外设以不同的周期速率运行(通常CPU较低)。

    • 在Idle状态下,CPU在外设运行时停止

    • 睡眠

    • PMD (Peripheral Module Disable)可选择性地将未使用外设的有功功耗降至最低

    • 低功耗模式

  • 孵蛋的结构

    • 2x晶体/谐振器模式

    • 2x外部时钟(EC)电源模式

    • 4倍锁相环可用于外部源

    • 可选频率高达32MHz

    • 校正时±2%

    • HFINTOSC的主动时钟调谐,以提高精度

    • 高精度内部振荡器模块(HFINTOSC)

    • 内部31kHz振荡器(LFINTOSC)

    • 外部32kHz次级振荡器(SOSC)

    • 外部高频时钟输入

    • 故障安全时钟监视器允许操作恢复,如果外部时钟源停止

    • 振荡器启动定时器(OST)保证了晶体振荡器源的稳定性

  • 编程和调试

    • 电路串行编程 (ICSP )通过2个引脚

    • 电路调试(ICD)与3个断点通过2个引脚

    • 片上集成调试

  • 数码外设

    • 多达35个I/O引脚

    • 1x只输入引脚

    • 单独的I/O方向,开漏,输入阈值,转换率,和弱上拉控制

    • 中断更改(IOC)在多达25个引脚上

    • 1x外部中断引脚

    • 串行外设接口(SPI)模式与芯片选择同步

    • 具有7/10位寻址模式的内部集成电路(I(2)C)模式

    • RS-232, RS-485, LIN兼容

    • 启动时自动唤醒

    • 可靠的数据/程序内存监控,用于故障安全操作(例如,B类)

    • 在程序闪存的任何部分上计算32位CRC

    • 产生真正的线性频率控制和增加的频率分辨率

    • 输入时钟高达64MHz

    • 上升和下降沿死带控制

    • 全桥,半桥,单通道驱动

    • 多信号源

    • 可编程死区

    • Fault-shutdown输入

    • 16位分辨率

    • 独立脉冲输出

    • 外部复位信号(ERS)输入

    • 16位分辨率捕获/比较模式

    • PWM模式的10位分辨率

    • 2个捕获/比较/PWM (CCP)模块

    • 最多4倍脉宽调制器(PWM)

    • 4x可配置逻辑单元(CLC),具有集成的组合和顺序逻辑

    • 1x附加波形发生器(CWG)

    • 1x可配置的8/16位定时器(TMR0)

    • 2个16位定时器(TMR1/3)与门控制

    • 多达3个8位定时器(TMR2/4/6)和硬件限制定时器(HLT)

    • 1x数控振荡器(NCO)

    • 可编程的CRC与内存扫描

    • 2增强型通用同步异步接收发射机(EUSART)

    • 2x主机同步串口(mssp)

    • 外围引脚选择(PPS)允许数字I/O的引脚映射

    • 设备I/O端口

  • 模拟外设

    • 可选1.024V, 2.048V和4.096V输出电平

    • FVR1内接ADC

    • FVR2内部连接到比较器

    • 最多4个外部输入

    • 输出极性可配置

    • 外部输出通过外设引脚选择

    • 输出可在多达2x I/O引脚

    • 内部连接到ADC和比较器

    • 12位分辨率

    • 多达35个外部正输入通道

    • 多达17个外部负输入通道

    • 7x内部输入通道

    • 内部ADC振荡器(ADCRC)

    • 在睡眠中操作

    • 可选择的自动转换触发器(ACT)源

    • 差分计算型模数转换器(ADCC)

    • 2个8位数模转换器(dac)

    • 2个比较器(cmp)

    • 零交叉检测(ZCD)检测当在引脚上的交流信号穿过地面

    • 2个固定电压基准(FVRs)
