德州仪器LP2980-ADJ可变输出LDO稳压器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-09-25

摘要： 该设备支持高达16V的输入电压范围和高达50mA的负载电流。

德州仪器LP2980-ADJ可调输出宽输入低差(LDO)稳压器支持高达16V的输入电压范围和高达50mA的负载电流。LP2980-ADJ支持1.2V至15.0V(新芯片)和1.23V至15.0V(传统芯片)的输出范围。此外，LP2980-ADJ(新芯片)在负载和温度范围内具有1%的输出精度，可以满足低压微控制器(mcu)和处理器的需求。

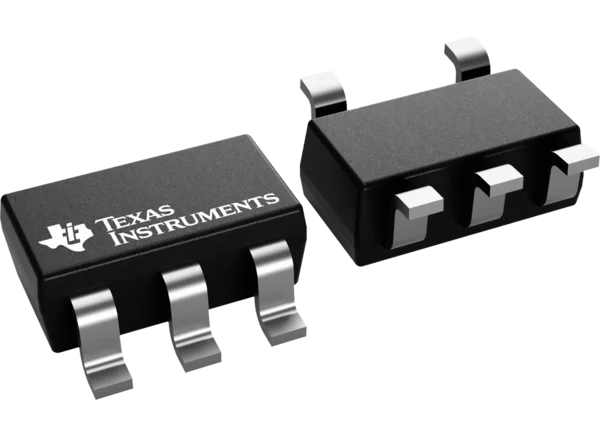

在新芯片中，带宽PSRR性能在1kHz时大于70dB，在1MHz时大于45dB，有助于衰减上游DC/DC转换器的开关频率，并最大限度地减少后稳压器滤波。内部软启动时间和限流保护减少启动时的涌流电流，从而最小化输入电容。标准保护功能，如过流和过温保护，包括在内。德州仪器LP2980-ADJ采用5引脚，2.9mm × 1.6mm SOT-23 (DBV)封装。

特性

V(在)范围内

传统芯片:2.2V至16V
新芯片:2.5V至16V

V(出)范围内

传统芯片:1.23V至15.0V
新芯片:1.2V至15.0V

V (typ)准确性

遗留芯片:±1%
新芯片:±0.5%

输出精度超过负载和温度

传统芯片:±3.5%
新芯片:±1%

输出电流高达50mA

静态电流，低I(Q)(新芯片)

55µA at I(LOAD) = 0mA
350µA at I(LOAD) = 50mA

过温关断电流

Legacy芯片:小于1µA
新芯片:≤0.8µA

输出限流和热保护
稳定2.2µF陶瓷电容器(新芯片)
高PSRR(新芯片)

1kHz时70dB, 1MHz时42dB

-40°C至+125°C工作结温
5针SOT-23 (DBV)封装

部分选项

lp2980cxxxxx - adj /NOPB - Legacy芯片
A代表更高的精度，非A代表标准等级
C为精度规格
XXX是包标识符
X表示大量卷筒，非X表示少量卷筒
Z是包装数量

LP2980Axxxz-ADJ/M3 -新型芯片
A代表更高的精度，非A代表标准等级
XXX是包标识符
X表示大量卷筒，非X表示少量卷筒
Z是包装数量
M3是一个后缀符号，用于在当前TI工艺技术上制造的新芯片重新设计

应用程序

住宅断路器
固态硬盘(SSD)
用电计量装置

电器
楼宇自动化

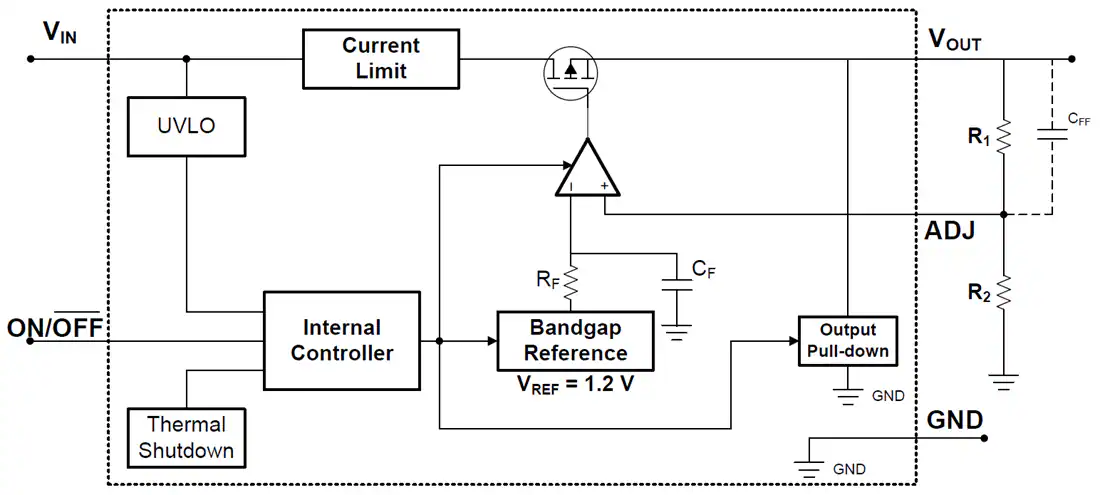

功能框图
