摘要: 1200V M3S平面EliteSiC MOSFET设计用于快速开关应用。
onsemi NVBG070N120M3S碳化硅(SiC) MOSFET是一款1200V M3S平面精英MOSFET,专为快速开关应用而设计。该MOSFET在18V栅极驱动下提供最佳性能,但在15V栅极驱动下也能很好地工作。NVBG070N120M3S SiC MOSFET具有57nC超低栅极电荷,57pF低电容高速开关,65毫欧典型漏源导通电阻为V(GS)=18V。该MOSFET经过100% Avalanche测试,AEC-Q101合格,并且具有PPAP功能。NVBG070N120M3S SiC MOSFET采用D2PAK-7L封装,无铅2LI(二级互连),符合RoHS标准(豁免7a)。典型的应用包括汽车车载充电器和用于EV/HEV的DC/DC转换器。

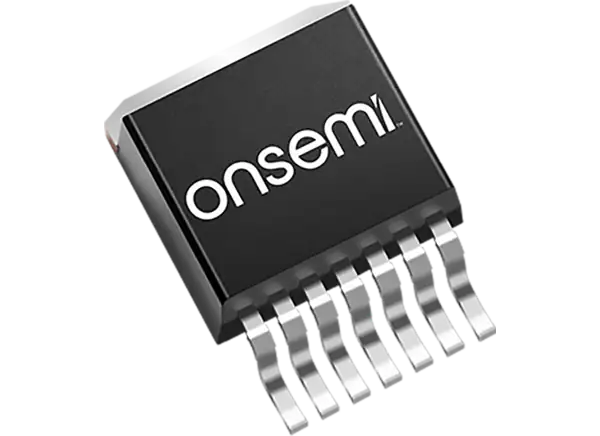

D2PAK-7L包
15V至18V栅极驱动范围
M3S技术(64.3毫欧 R(DS(ON)),低E(ON)和E(OFF)损耗)
100%雪崩测试
AEC-Q101汽车合格
无铅2LI(二级互连)
无卤化物和RoHS符合豁免7a
57nC超低栅极电荷
57pF高速开关,低电容
65毫欧典型漏源导通电阻在V(GS)=18V时
100µA最大零栅极电压漏极电流
12s是典型的正向跨导
1230pF典型输入电容
典型输出电容57pF
33A源电流(体二极管)
91mJ单脉冲漏源雪崩能量
最高焊接温度270°C (10s)
-55℃至175℃工作结温范围
储存温度范围-55℃~ 175℃
汽车车载充电器
用于EV/HEV的汽车DC/DC转换器
