摘要： 用于各种反激变流器的二次侧同步整流(SR)。
意法半导体SRK1004同步整流控制器适用于非互补主动箝位反激、谐振反激和准谐振反激转换器的二次侧同步整流(SR)。它提供一个栅极驱动输出，适用于n通道逻辑电平或标准电平功率mosfet。该器件的控制方案是这样的，一旦电流开始流过其主体二极管，SR MOSFET就打开，然后在电流接近零时关闭。当在低侧配置下工作时，该器件可以直接从转换器的输出电压供电。当用于高侧配置时，建议使用专用辅助绕组为意法半导体SRK1004供电。当在高侧配置中操作时，特殊功能可以快速检测短路条件，以抑制其操作，就好像IC直接从输出电压供电一样。
非互补主动箝位反激变换器(NC-ACF)二次侧同步整流控制器优化
可在低侧和高侧配置下操作
支持逻辑级(A级和B级)和标准级(C级和D级)mosfet
两种不同的关断延迟可用于覆盖广泛的mosfet
4V至36V宽范围供电电压
极低的工作电流(580µA)和静态电流(230µA)
高压感应输入，用于SR MOSFET漏源电压(190V AMR)
工作频率高达500kHz
快速短路检测器

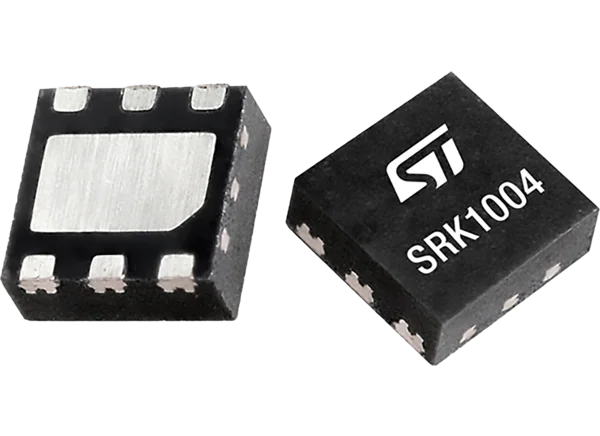

微型DFN 6L 2mm x 2mm封装
高功率密度USB-PD适配器/充电器
USB-PD插接
嵌入式智能插座
