摘要： 一种高隔离电压DC-DC电源模块，设计用于提供IGBT或SiC栅极驱动器电源。

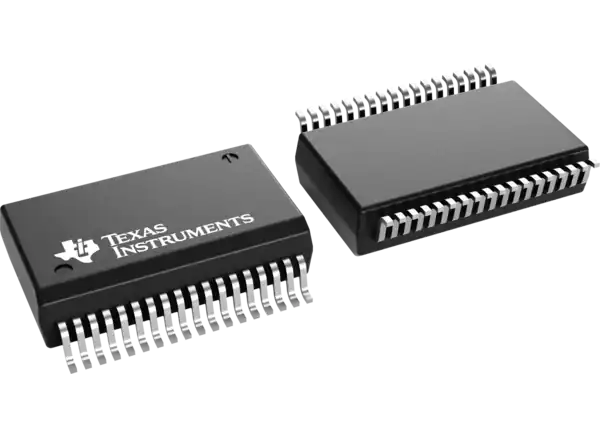

德州仪器UCC14140-Q1 3kV(RMS)隔离DC-DC模块是一款符合汽车标准的高隔离电压DC-DC电源模块，旨在为IGBT或SiC栅极驱动器提供电源。UCC14140-Q1集成了变压器和DC-DC控制器，采用专有架构，可以在极低排放的情况下实现高密度。高精度输出电压提供了更好的通道增强，提高了系统效率，而不会对功率器件栅极造成过大的压力。UCC14140-Q1的输入电压支持电动汽车宽LiFePO(4)电池电压(8V-18V)和稳压12V导轨(10.8V-13.2V)，输出功率不同。

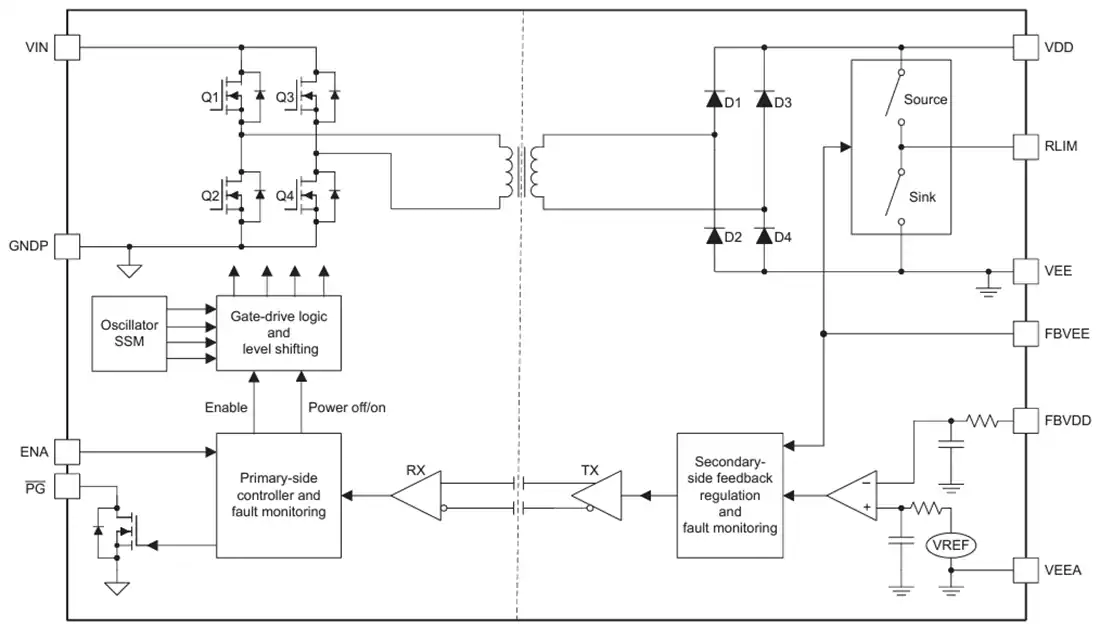

德州仪器UCC14140-Q1是一个完全集成的模块，具有片上设备保护，需要最少的外部组件，并提供额外的功能。这些特性包括输入欠压锁定、过压锁定、输出电压电源良好比较器、过温关闭、软启动超时、可调隔离正、负输出电压、使能引脚和开漏输出电源良好引脚。
全集成高密度隔离DC-DC模块与隔离变压器
隔离DC-DC驱动:igbt, SiC fet
输入电压范围8V ~ 18V，绝对最大值32V
1.5W输出功率为10.8V小于V(IN)小于13.2V, T(A)≤85℃
1W输出功率为8V < IN < 18V, T(A)≤85℃
可调输出电压(V(DD) - VEE)(带外接电阻):15V ~ 25V，全温度范围内调节精度±1.3%
可调(COM - VEE)输出电压(带外接电阻):2.5V至(V(DD) - VEE)，全温度范围内调节精度±1.3%
使能，电源良好，UVLO, OVLO，软启动，短路，功率限制，欠压，过压和过温保护
低电磁发射扩频调制和集成变压器
CMTI大于150kV/µs
AEC-Q100符合汽车应用要求
温度等级1:-40℃≤T(J)≤150℃
温度等级1:-40℃≤T(A)≤125℃
功能性Safety-Capable
可提供的文件，以帮助功能安全系统的设计
计划的安全相关认证
5657V(PK)基本隔离符合DIN EN IEC 60747-17 (VDE 0884-17)
3000V(RMS)隔离1分钟，每UL 1577
基本绝缘符合CQC GB4943.1
36针，宽SSOP封装
混合动力、电动和动力系统(EV/HEV)
变频器及电机控制
车载(OBC)和无线充电器
直流-直流转换器
电网基础设施
电动汽车充电站电源模块
直流充电(桩)站
字符串逆变器
马达驱动
交流变频器和变频驱动，机器人伺服驱动
工业运输
非公路车辆电动驱动
