摘要： 采用自适应恒定导通(COT)电流模式控制方案和灵活的结构。

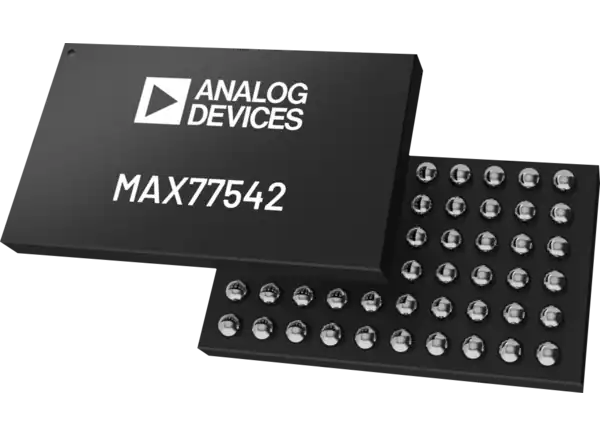

Analog Devices MAX77542四相高效降压转换器采用自适应恒定导通(COT)电流模式控制方案和支持五相配置的灵活架构。MAX77542具有宽输入电压范围，允许从1节到3节Li+电池和USB供电(PD)供电轨直接转换小于1V的输出。输出电压由电阻预置，并可通过I(2) c兼容接口进一步调节。
ADI MAX77542转换器包括灵活的顺序器和可编程的软启动/软停止转换率，提供工作状态之间的受控转换。可编程开关频率，频率跟踪和扩频功能使系统优化更容易对噪声敏感的应用。多功能I/ o允许灵活控制EN, LPM, FPWM, POK, RSTINB和RSTOB状态的每个输出。一系列内置保护，确保在异常操作条件下安全运行。
2.8V至16V输入电压范围
输出电压范围0.3V至5.2V
最大16A (4A/Φ)， 5倍相位配置
±0.5% V(OUT)精度(默认V(OUT)在+25°C)
94%峰值效率(7.6V(IN)， 3.3V(OUT)， 1MHz)
自动跳过/PWM转换和低功耗模式
Drop-out操作98%的最大占空比
差分输出电压传感
灵活的音序器与软启动/软停止转换率
预置启动和主动输出放电
0.5MHz/1.0MHz/1.5MHz标称开关频率
用于减少电磁干扰的扩频调制
内部/外部频率跟踪
默认V(OUT)和相位配置由R(SELx)设置
EN, LPM, FPWM和POK的多功能I/ o
UVLO，热关机，短路保护
高速，I(2)C串行接口
提供60凸点WLP (4.36mm x 2.56mm x 0.65mm)
小于115mm(2)总溶液尺寸与2520x电感
1至3电池的Li+和USB-C供电系统
音频/视频设备和PCIe/RAID卡
应用处理器，fpga, dsp和asic
