Analog Devices / Maxim集成MAX22211双h桥电机驱动的介绍、特性、及应用

来源：HQBUY 发布时间：2023-10-08

摘要： 双36V, 3.8AMAX h桥，用于驱动两个有刷直流电机或单个步进电机。

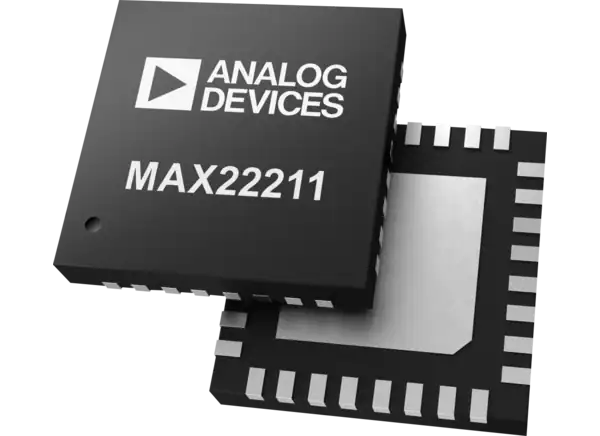

Analog Devices MAX22211双h桥提供双36V, 3.8AMAX h桥，用于驱动两个有刷直流电机或单个步进电机。h桥场效应管具有非常低的阻抗，可以实现高驱动效率和低发热量。典型的总R(ON)(高侧+低侧)为0.25欧姆，每个h桥可以使用三个逻辑输入(DIN1, DIN2, EN)单独进行脉宽调制(PWM)控制。

ADI MAX22211提供精确的电流驱动调节(CDR)，限制有刷直流电机的启动电流或控制步进操作的相电流。电桥输出电流由非耗散集成电流传感(ICS)检测。然后，将电流与可配置的阈值(I(TRIP))进行比较。当电桥电流超过I(TRIP)阈值时，MAX22211实现一个固定的关闭时间(t(OFF))的衰减。有四种不同的衰减方式(慢衰减、快衰减和两种混合衰减模式)。非耗散ICS消除了该功能通常需要的笨重的外部功率电阻，与使用外部感测电阻的主流应用相比，可以显着节省空间和功耗。

MAX22211封装在一个小型5mm x 5mm TQFN32封装或4.4mm x 9.7mm tsssop28封装中。

特性

每个h桥额定电流(典型在T(A) = 25°C时)

I(TRIP_MAX) = 3.8A(内部电流驱动调节的最大电流设定)
I(RMS) = 2(ARMS)(建议全桥最大RMS电流)

集成电流驱动调节

ICS消除了笨重的外部电阻，提高了效率
电流驱动调节监视器输出引脚(CDRA, CDRB)
支持4x衰减模式(慢衰减、快衰减和两种混合衰减)
半满量程(HFS)引脚，在低电流范围内提高电流控制精度

2座h桥，最大工作电压+36V;总R(ON)(高侧+低侧):250毫欧典型(T(A) = +25℃)
电流检测输出(电流监视器)
故障指示灯引脚(Fault)
低功耗模式(休眠模式)
保护

每个单独通道的OCP
UVLO
TSD t (j) = +165℃

5mm × 5mm TQFN32封装和4.4mm × 9.7mm TSSOP28封装选项

应用程序

步进电机驱动
有刷直流电机驱动器

电磁阀驱动
锁存的阀门
