摘要： 设计用于评估和测试bq25173-Q1器件的各种工作模式。

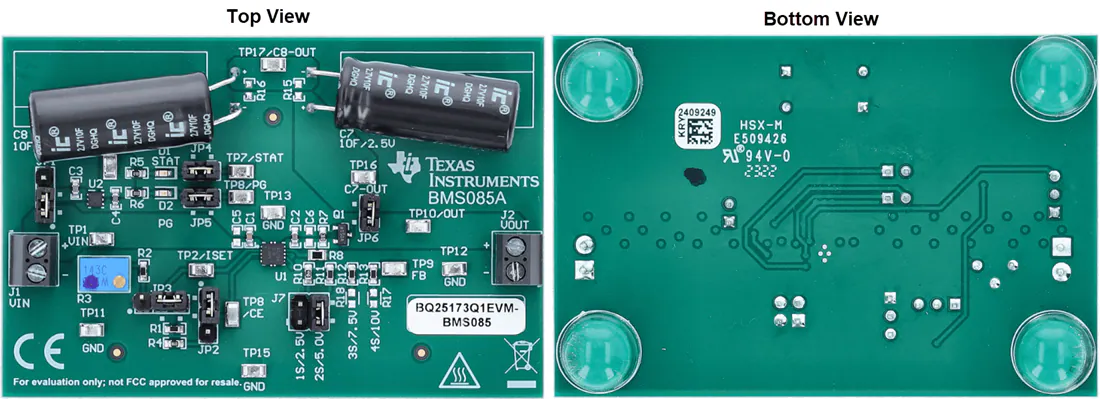

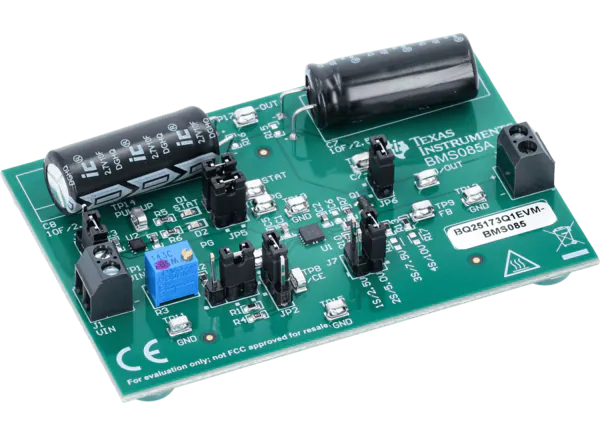

德州仪器bq25173-Q1EVM线性充电器评估模块(EVM)用于评估和测试bq25173-Q1器件的各种工作模式。bq25173-Q1EVM包含bq25173-Q1 IC、LDO TPS7B8133和运行评估板所需的支持电路。2.5V和5V设置只需要外置电源，对应1S和2S。充电电压VREG可设置为4个值:J7为2.5V和5V, R18和R17为7.5V和10V。德州仪器bq25173-Q1EVM的充电电流由R3 (ISET)值从10mA到800mA设定。JP3选择400mA的固定值。
用于评估能够为1S到4S超级电容器提供高达800mA的小尺寸线性充电器的完整解决方案
板上提供两个超级电容器，2S配置，每个10F 2.5V, 5V共5F
在10mA到800mA的宽范围内调整充电电流，也有400mA的固定选项
电压可设置为1S和2S
用跳线设置2.5V和5V
使用电阻和短接垫设置3S和4S电压
