摘要： 为三相开关磁阻电机(SRM)驱动器提供了完整的解决方案。

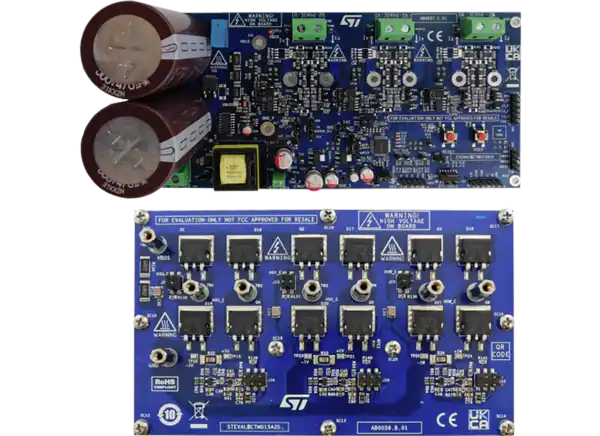

意法半导体STEVAL-CTM015V1三相电机驱动评估套件为基于非对称半桥柔性变换器拓扑的三相开关磁阻电机(SRM)驱动提供了完整的解决方案。该套件由STEVAL-CTM015A1驱动板，STEVAL-CTM015A2电源板和预组装的1K/W散热器组成。STEVAL-CTM015A1驱动板具有基于VIPER26L, LD1117S50和LD1117S33C的DC-DC电源，STM32F303CBT6作为MCU，以及用于n通道功率mosfet或igbt的L6395D高压单片高/低侧栅极驱动器。STEVAL-CTM015A2电源板具有绝缘金属基板(IMS)、用于热保护的ntc、用于每个IGBT的去耦栅极电阻、用于过流保护的LMV331I比较器、STGB30H60DFB沟槽栅场阻和STTH15RQ06 Turbo 2软超快恢复二极管。
意法半导体STEVAL-CTM015V1评估套件具有基于TSV991IL的三分流电阻电流传感网络，但也可以承载三个绝缘电流传感器(ics)。基于STM32F303CBT6微控制器的软斩波速度控制固件是
可用。
驱动板(STEVAL-CTM015A1)
基于3x L6395D高压单片机高/低侧栅极驱动器，具有高、低侧独立控制
STM32F303CBT6单片机
支持一个正交增量编码器和霍尔效应转子位置传感器
基于VIPER26LD、LD1117S50TR和LD1117S33CTR的DC-DC电源
支持主机3x绝缘电流传感器(ICS)，用于读取相电流
散热散热器，热阻1K/W
电源板(STEVAL-CTM015A2)
绝缘金属基板(IMS)
在D2PAK-2封装中包含6个STGB30H60DFB igbt和6个STTH15RQ06二极管
去耦栅电阻器
NTC感应网络过热保护
LMV331ICT过流保护比较器
3分流电阻传感网络和TSV991IL运放3相电流读取
