摘要： 包括一个集成的索引/翻译和内部电流调节。

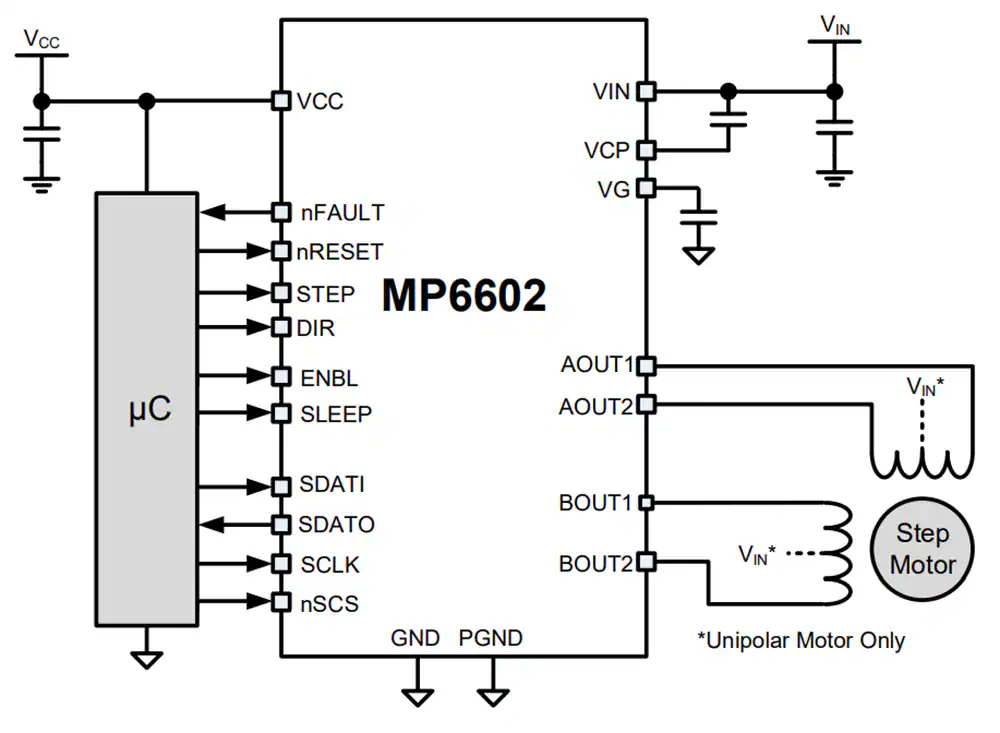

单片电源系统(MPS) MP6602 35V步进电机驱动器包括一个集成的索引器/翻译器和内部电流调节。MPS MP6602不需要外部电流检测电阻。该器件工作在4.5V至35V输入电压(V(IN))，每相可提供高达4A的电机电流，具体取决于温度和PCB布局。MP6602支持双极或单极步进电机的全、半、四分之一、八、1/16和1/32步进模式。
4.5V至35V工作输入电压(V(IN))，绝对最大值为40V
两个内部全桥驱动器
支持单极电机
高达1/32步的微步进
内部电流传感和调节
低电阻
高侧MOSFET (HS-FET) 60毫欧
低侧MOSFET (LS-FET) 30毫欧
串行控制接口
使能和步进输入引脚
3.3V和5V兼容逻辑电源
最大输出电流4A
自动保持电流
自动电流衰减
诊断功能，包括
转子失速检测
反电动势测量
过流保护(OCP)
开载检测
过电压保护(OVP)
欠压保护(UVP)
热报警和关机
故障指示输出

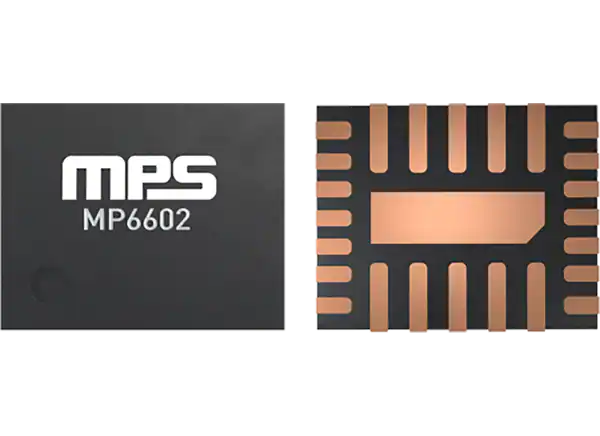

采用节省空间的QFN-25 (4mm x 5mm)封装
双极步进电机
3 d打印机
激光打印机和复印机
纺织机械
