摘要： 模拟前端用于汽车/工业应用中的非接触式、电感式位置传感器。

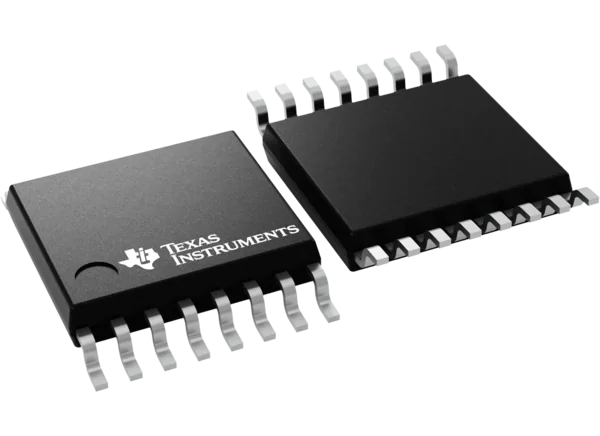

德州仪器LDC5072-Q1电感式位置传感器前端是一款模拟前端，用于非接触式电感式位置传感器，用于汽车和工业应用中的绝对旋转位置。德州仪器LDC5072-Q1激励通常印刷在印刷电路板(PCB)上的线圈。利用靠近PCB的导电靶，将激励耦合回同一PCB上的两组接收线圈。导电目标也可以是印刷在另一个PCB上的图案。线圈PCB保持静止，目标随着电机、执行器或阀门移动。激励线圈根据目标相对于接收线圈的位置在接收线圈上产生二次电压。通过读取来自接收器线圈的电压，对其进行处理，并给出表示目标位置的正弦和余弦分量的模拟输出，可以获得位置的信号表示。
AEC-Q100合格，结果如下
设备温度等级0(环境工作温度-40℃~ +160℃)
集成模拟前端IC为无接触，感应位置传感器的绝对旋转位置从0°到360°
不需要磁铁，降低系统成本
支持恶劣环境下的作业;对杂散磁场、污垢和污染免疫
高分辨率和精度≤1度，转速可达480,000RPM
差分信号路径与正弦和余弦输出支持一个宽的动态输入范围
5V和3.3V输入电源工作模式
集成的LC振荡器在2.4MHz至5MHz频段激励感应传感器线圈
差动输出驱动器具有高压保护和大容性负载能力
自动和手动增益控制，以最大限度地提高输出驱动器的动态范围
功能性Safety-Compliant
为功能安全应用而开发
可用于帮助ISO 26262系统设计的文档
系统性能达到ASIL C(D)
硬件能力高达ASIL C
广泛的IC，传感器输入，输出和供应引脚诊断
输入电源和输出引脚从-15V到30V的反向电压和过压保护
支持功能安全冗余模式
旋转位置传感器
EV/HEV牵引电机逆变器
电动操舵
制动增压电动机
集成起动发电机
小角度或弧形运动传感器用于
踏板位置
阀门和执行机构
机器人
