ADC32RF5x射频采样数据转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-11-07

摘要： 2.6GSPS到3GSPS，双通道adc，支持射频采样，输入频率高达3GHz。

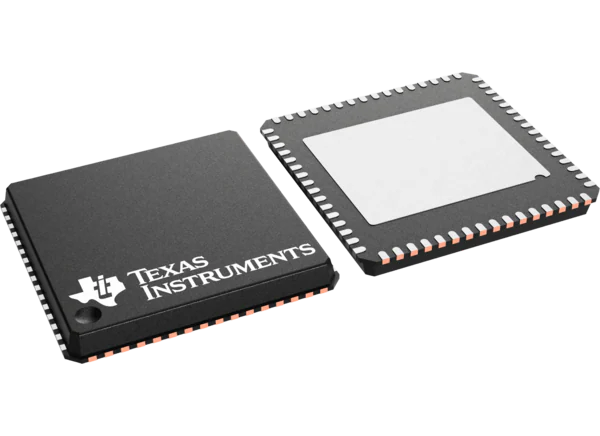

德州仪器ADC32RF5x射频采样数据转换器是单核14位，2.6GSPS到3GSPS，双通道模拟数字转换器(ADC)，支持输入频率高达3GHz的射频采样。该设计最大限度地提高了信噪比(SNR)，并提供-155dBFS/Hz的噪声谱密度。使用额外的内部adc以及片上信号平均，噪声密度提高到-161dBFS/Hz。

每个ADC通道都可以使用48位NCO连接到四频带数字下变频(DDC)，支持相参跳频。使用GPIO引脚进行NCO频率控制，可以在不到1µs的时间内实现跳频。德州仪器ADC32RF54和ADC32RF55支持JESD204B串行数据接口，具有子类1确定性延迟，数据速率高达13Gbps。低功耗ADC架构在3Gsps时功耗为2.1W/ch，并以更低的采样率提供功率缩放。

特性

14位，双通道2.6GSPS到3GSPS ADC
噪声谱密度

NSD = -155.6 dBFS/Hz(无AVG)
NSD = -158.1 dBFS/Hz (2x AVG)
NSD = -160.4 dBFS/Hz(4倍AVG)

单核(非交错)ADC架构
光圈抖动50fs
低近端剩余相位噪声

-127dBc/Hz在10kHz偏移

频谱性能(f(IN) = 1GHz， -4dBFS)

2x内平均
信噪比:62.3 dbfs
SFDR hd2,3: 63dBc
SFDR最大杂散:85dBFS

频谱性能(f(IN) = 1.8GHz， -4dBFS)

2x内平均
信噪比:63 dbfs
SFDR hd2,3: 68dBc
SFDR最大散列:86dBFS

1.1至1.35Vpp (2dBm至3.5dBm)输入满量程
10(-15)码错误率
2.75GHz全功率输入带宽(-3dB)
JESD204B串行数据接口

最大通道速率为13Gbps
支持子类1确定性延迟

数字变频技术

每个ADC通道最多4个DDC
复杂输出(4x到128x抽取)
48位NCO相参跳频
小于1us的快速跳频

2.6W/通道(2x AVG)功耗
1.8V、1.2V电源

应用程序

相控阵雷达
频谱分析仪
软件定义无线电(SDR)
电子战

高速数字转换器
有线基础设施
通讯基础设施

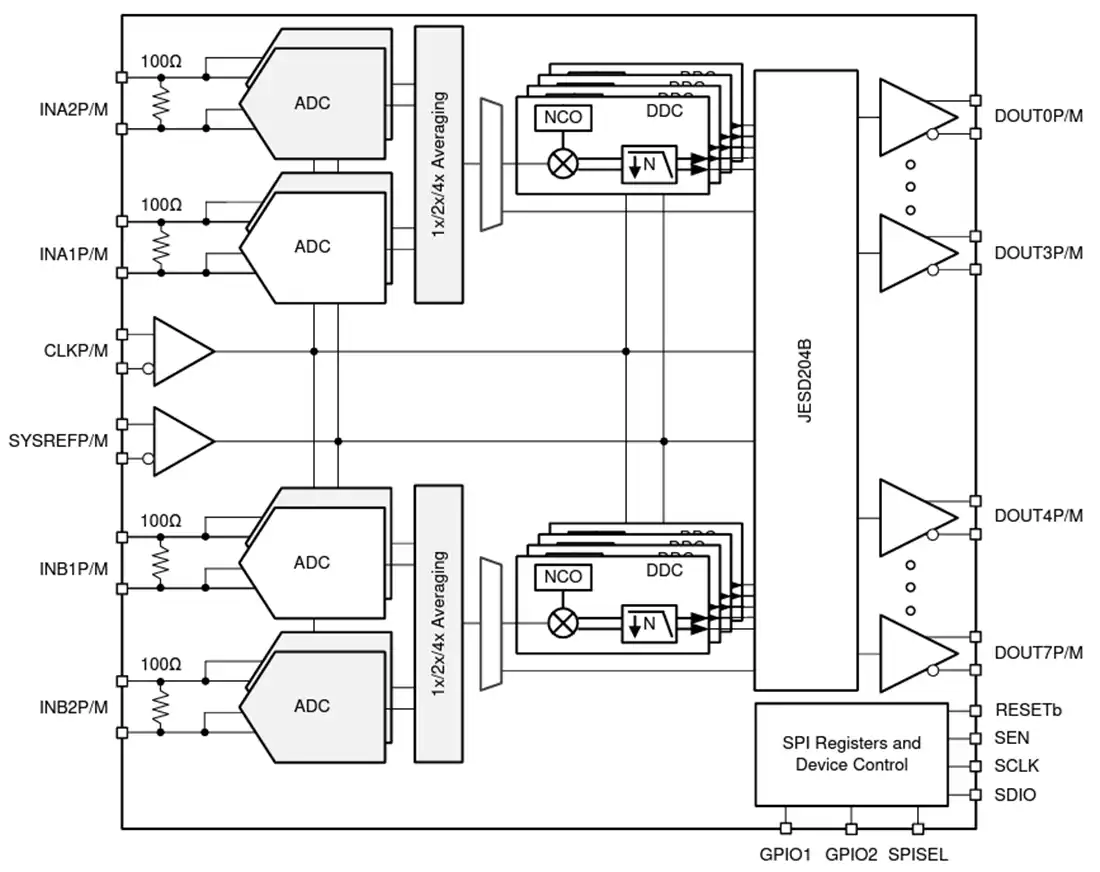

框图
