摘要： 高度集成的PD控制器针对USB Type-C 适配器/充电器应用。
AP43771H增强型USB PD 3.1协议控制器是一款高度集成的USB Type-C 电源传输(PD)控制器，适用于高级USB Type-C适配器/充电器应用。该器件支持USB供电规范Rev 3.1 V1.6扩展功率范围(EPR) 28V，包括支持100mV/Step的AVS功能。AP43771H是AP43771V的引脚到引脚升级部件[W-DFN3030-14 (A1型)]。
与AP43771V相比，AP43771H的增强包括通过Rsense 5毫欧选项提高效率和扩大1.5KB SRAM大小。此外，AP43771H实现了高达34V的CC1/ cc2短接vbus保护。为了满足更高的输出电压和功率要求，AP43771H支持PD3.1高达28V的VBUS输出，具有AVS功能(100mV/step)。
引脚到引脚升级到AP43771V
兼容USB PD Rev 3.1 V1.6 (TID = 9275)
16KB OTP和1.5KB SRAM支持软件加密
OTP用于主固件，MTP用于系统配置
内置调节器的CV和CC控制
5毫欧或10毫欧电流感应电阻选项
支持自动重启的SCP/OTP/OVP/UVP
CC1/CC2引脚对VBUS的短保护(最高34V)
支持省电模式
支持电子标记线缆检测

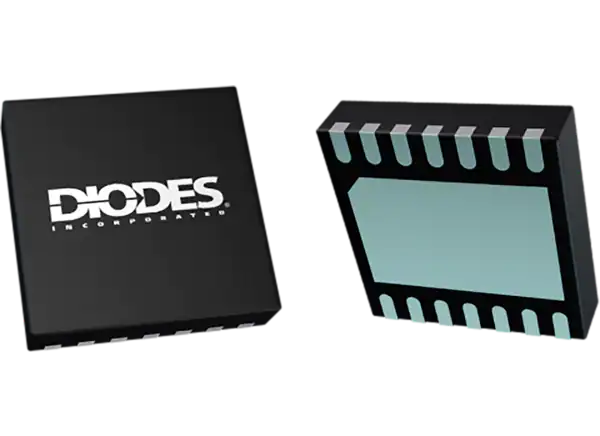

W-DFN3030-14 (A1型)封装
湿度敏感等级(MSL) 1 / J-STD-020
完全无铅，完全符合RoHS标准
无卤素，无锑，绿色设备
3.3V至34V电源电压范围
2.5V至3.2V启动电压范围
2.4V至3V最小工作电压范围
6mA最大工作电源电流，3.3mA典型
最大热阻
54°C / W junction-to-ambient
34°C / W junction-to-case
最大的防静电
2kV至8kV最大人体模型(HBM)范围
750V充电器件模型(CDM)
温度范围
-40°C至+85°C工作
-40°C至+150°C最大结范围
