onsemi NCP51563栅极驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-11-27

摘要： 隔离驱动器设计用于驱动功率MOSFET和SiC MOSFET功率开关的快速开关。

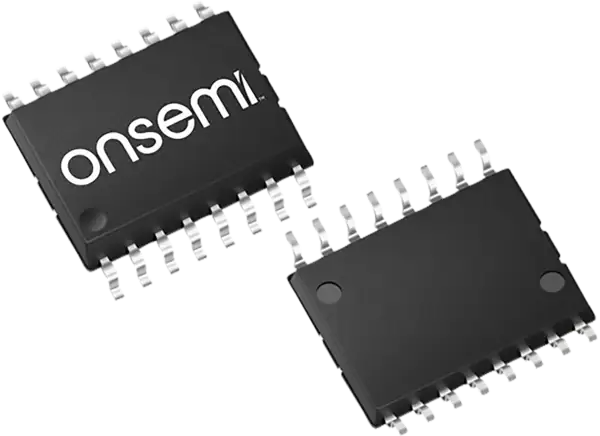

onsemi NCP51563栅极驱动器是隔离双通道驱动器，设计用于快速切换驱动功率MOSFET和SiC MOSFET功率开关。这些驱动器提供短而匹配的传播延迟。NCP51563栅极驱动器具有4.5A峰值源和9A峰值吸收输出电流能力。这些栅极驱动器在-40°C至150°C结温范围内工作。NCP51563驱动器可用于两个低侧，两个高侧开关或具有可编程死区时间的半桥驱动器的可能配置。这些驱动器具有保护功能，如栅极驱动器的独立欠压锁定和死区时间调整功能。应用包括电机驱动，DC/DC和AC/DC电源中的隔离转换器，服务器，电信，工业基础设施以及UPS和太阳能逆变器。

特性

灵活:

双低侧，双高侧，或半桥栅极驱动器

4.5A峰值源，9A峰值汇输出电流能力
独立的UVLO保护两个输出驱动器
输出电源电压为6.5V至30V, MOSFET为5V和8V, UVLO为13V和17V，阈值为SiC
共模暂态抗扰度CMTI大于200V/ns
传输延迟典型36ns，其中:

每通道最大延迟匹配5ns
最大脉宽失真5ns

用户可编程输入逻辑:

单或双输入模式通过ANB
启用或禁用模式

用户可编程死区时间
隔离和安全:

5kV(RMS)隔离1分钟(符合UL1577要求)
8000 VPK增强隔离电压(按VDE0884-11要求)
符合GB4943.1 - 2011的CQC认证
符合IEC 62386-1的SGS FIMO认证

Pb-free设备

应用程序

马达驱动器
隔离转换器在DC/DC和AC/DC电源

服务器、电信和工业基础设施
UPS和太阳能逆变器
