摘要： 同步降压模块与内部补偿，固定频率ACM控制架构。

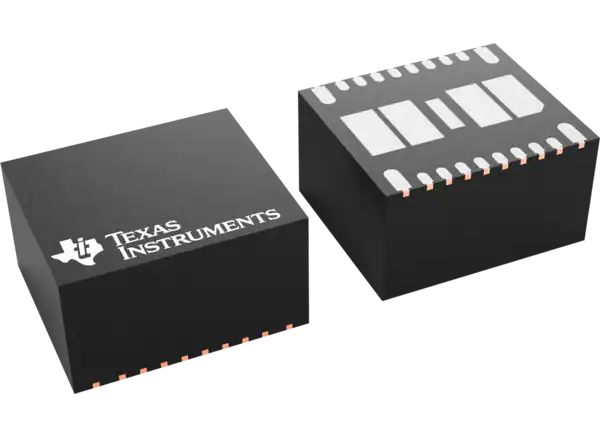

德州仪器TPSM843B22 SWIFT 降压电源模块是一款高效的18V, 20A同步降压模块，采用内部补偿，固定频率高级电流模式(ACM)控制架构。当器件在FCCM下连续工作时，它产生0.5V至7V的输出电压。该模块可以在高达2.2MHz的开关频率下工作时提供高效率。德州仪器TPSM843B22采用6.5mm x 7.5mm x 4mm的复模封装，这使其成为需要小解决方案尺寸的设计的最佳选择。其他功能包括高精度基准电压，可选软启动时间，单调启动到预偏输出，可选电流限制，通过EN引脚可调UVLO，以及全套故障保护。
固定频率，内部补偿先进电流模式(ACM)控制
集成6.5毫欧和2毫欧 mosfet，电感器和基本无源
输入电压范围4V至18V
0.5V至7V输出电压范围
真差分遥感放大器(RSA)
三个可选择的PWM斜坡选项，以优化控制回路的性能
500kHz、750kHz、1MHz、1.5MHz、2.2MHz五种开关频率可选
可与外部时钟同步
0.5V，±0.5%的电压基准精度在整个温度范围内
可选择的软启动时间为1ms、2ms、4ms和8ms
单调启动到预偏输出
使能可调输入欠压锁定
电源-良好输出监视器
输出过压、输出欠压、输入欠压、过流、过温保护
-40°C至125°C工作结温
6.5mm × 7.5mm × 4.0mm, 25针复模QFN封装
无铅(符合RoHS标准)
引脚兼容16A - TPSM843A26和12A - TPSM843A22
无线和有线通信基础设施设备
光纤网络
测试与测量
医疗保健
