摘要： 包括一个精密，隔离放大器与一个完全集成，隔离的DC/DC转换器。

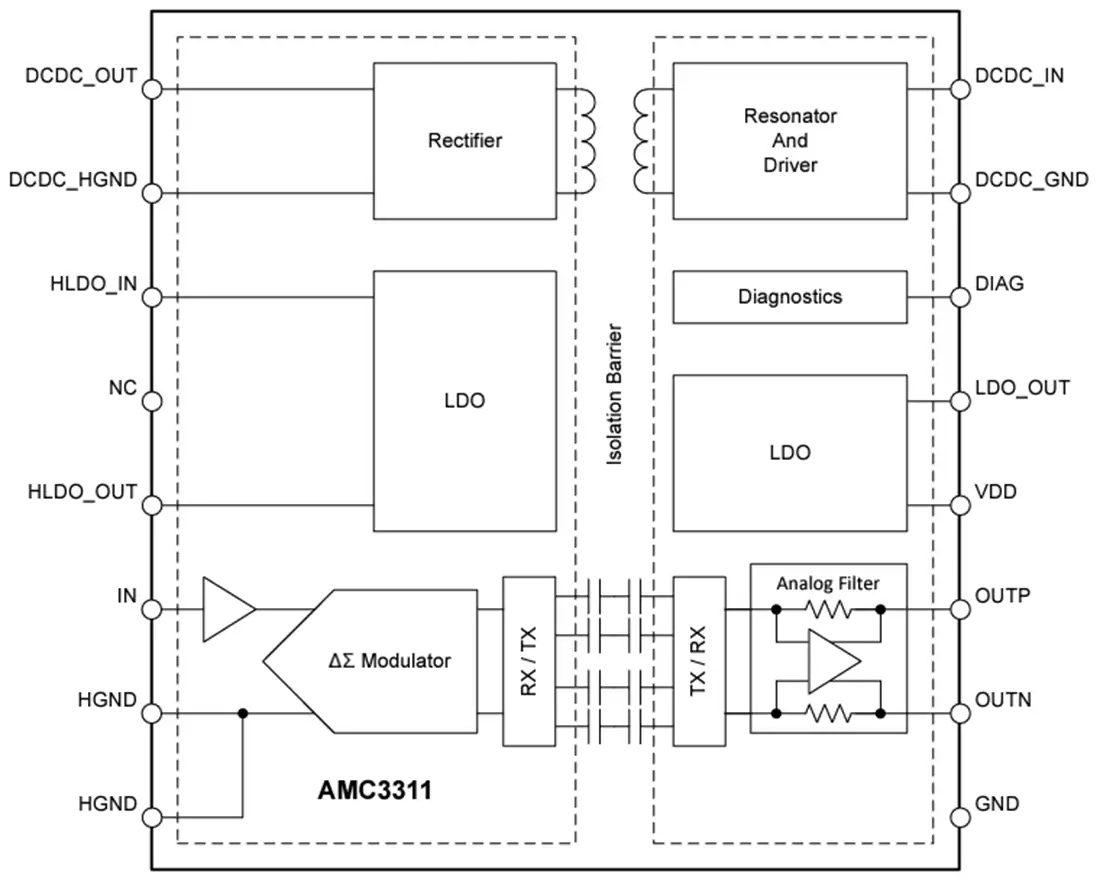

德州仪器AMC3311精密隔离放大器配备了一个完全集成的，隔离的DC-DC转换器，允许从设备的低侧单电源操作。增强的电容隔离屏障具有很强的抗磁干扰能力，通过DIN EN IEC 60747-17 (VDE 0884-17)和UL1577认证，支持高达1200VRMS的工作电压。隔离屏障将系统中工作在不同共模电压水平上的部分分开，并保护低压侧免受可能导致电气损坏和潜在伤害操作人员的电压水平的影响。

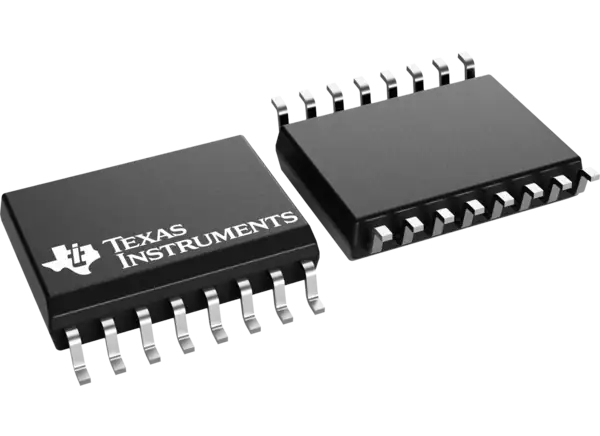

AMC3311的输入经过优化，可直接连接到通常用于感应高压的高阻抗电阻分压器。集成的隔离DC-DC转换器允许测量非接地参考信号，使该设备成为噪声，空间受限应用的独特解决方案。高直流精度和低温漂移支持精确的电压监测和控制。德州仪器AMC3311采用宽体16针SOIC封装，指定温度范围为-40°C至+125°C。
单电源操作(3.3V或5V)，集成DC-DC转换器
输入电压范围(2V)优化电压测量与高输入阻抗
1.0固定增益
低直流误差
偏移误差:±1mV(最大)
偏移漂移:±10µV/°C(最大)
增益误差:±0.2%(最大)
增益漂移:±40ppm/°C(最大)
非线性:±0.02%(最大)
高CMTI 85kV/µs (min.)
系统级诊断特性
符合CISPR-11和CISPR-25 EMI标准
安全认证
6000VPK增强隔离符合DIN EN IEC 60747-17 (VDE 0884-17)
每个UL1577 4250V(RMS)隔离1分钟
在-40°C至+125°C的扩展工业温度范围内完全指定
隔离直流电压感应
马达驱动器
光伏逆变器
服务器电源模块
直流充电站
