德州仪器OPAx323零交叉运算放大器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-06

摘要： 具有零交叉输入级和轨对轨输出级的低压、高带宽运放。

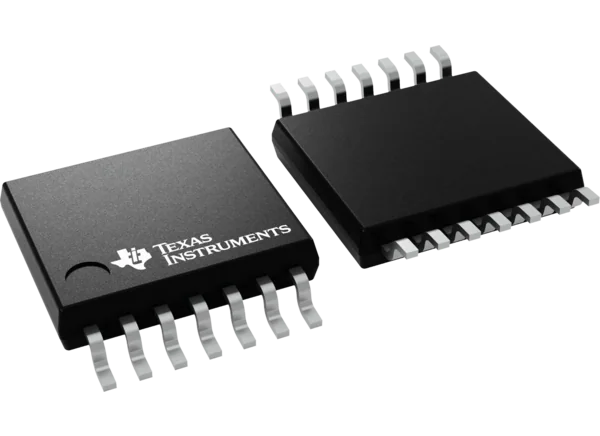

德州仪器OPAx323零交叉运算放大器(运算放大器)是单通道(OPA323)，双通道(OPA2323)和四通道(OPA4323)，低压(1.7V至5.5V)，高带宽(20MHz)运算放大器，具有零交叉输入级和轨对轨输出级。零交叉输入级使OPAx323能够实现ADC驱动器应用中典型的轨对轨摆输入信号的高线性度和低失真。20MHz的增益带宽为ADC采样速度在0.5MSPS和5MSPS之间提供了快速的沉降响应，具体取决于所需的沉降性能。OPAx323在节能方面进行了很好的优化，因为它仅消耗1.6mA的典型静态电流。

OPAx323在Wheatsone电桥等高增益电压传感应用中轻松支持高精度性能，因为它的最大失调漂移为2 μ V/°C，热本底噪声为5.5nV/√Hz，最小CMRR为100dB。这种独特的高精度(低偏移，漂移，噪声，失真和CMRR)和更高的增益带宽(快速沉降和回转)的组合可以在多种应用中使用，如电机旋转编码器，麦克风音频前置放大器和超声波换能器。

德州仪器OPAx323实现33V/µs的高摆压速率，可在电机电流传感应用中快速检测故障。与传统放大器不同，零交叉输入级可以为低侧和高侧传感应用提供相同的精度性能，从而使OPAx323成为各种终端设备(如太阳能串逆变器，电力输送，电网和电动汽车基础设施)中电流传感的绝佳选择。OPAx323S器件提供关闭功能，以额外节省功率，并有助于在空闲时禁用放大器。该系列具有标准，小尺寸，引线和QFN封装，适用于所有通道变体。
