摘要： 便于对UCC14341-Q1 DC/DC转换器模块进行评估。

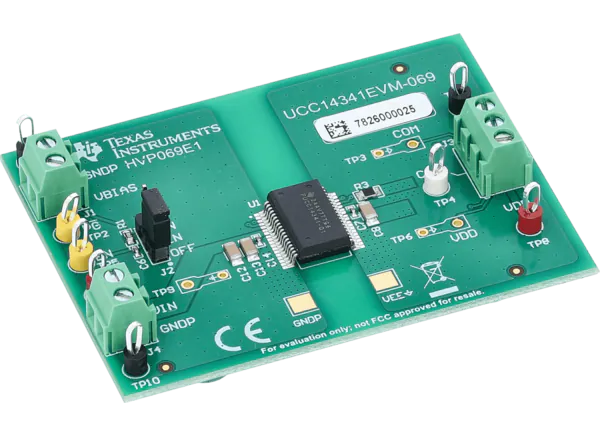

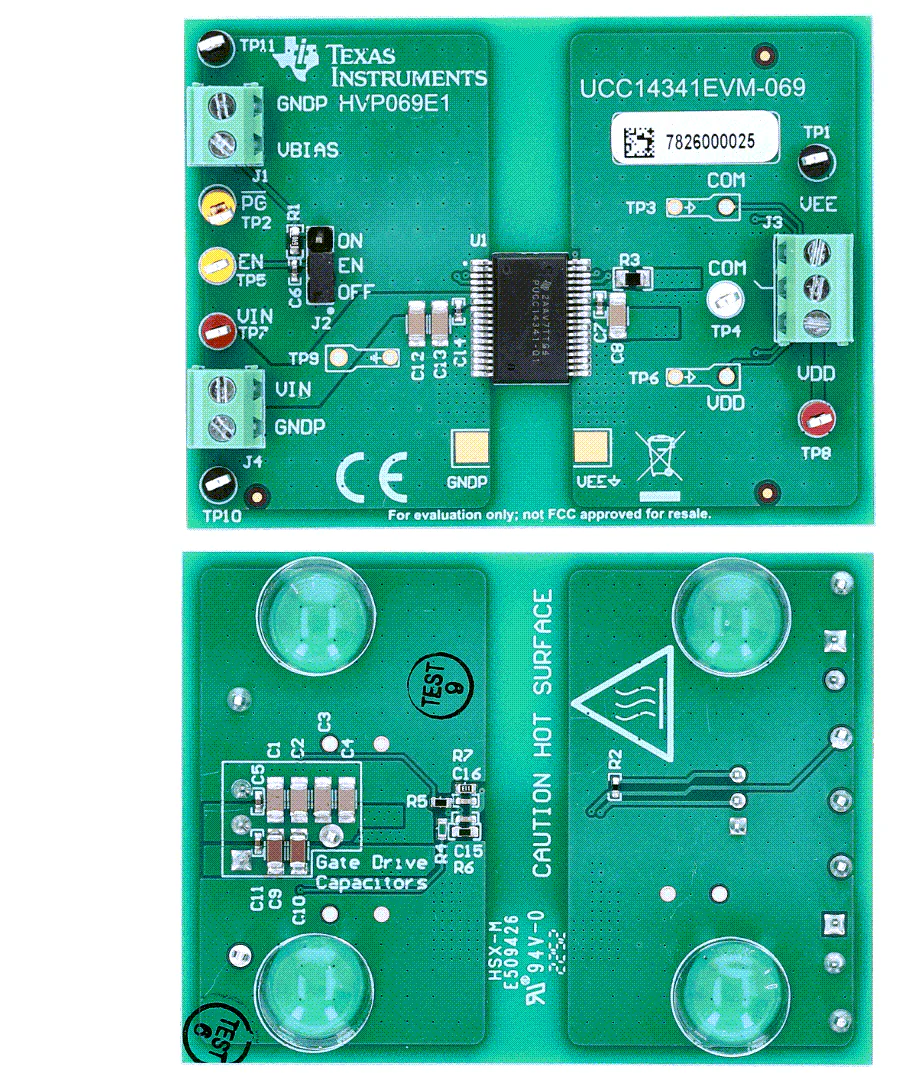

德州仪器UCC14341EVM-069评估模块有助于UCC14341-Q1 DC/DC转换器模块的评估。UCC14341-Q1 DC/DC转换器模块在3.5mm宽体SOIC集成封装中提供1.5W的5kVRMS隔离电源。
TI UCC14341EVM-069评估模块的工作电压为13.5V(IN)至16.5V(IN)，配置双V(DD) = 18V和V(EE) = -4V输出。UCC14341EVM-069支持高压、工业和汽车逆变器、电池管理系统、充电站和各种隔离设备应用中使用的IGBT和SiC栅极驱动ic所需的典型偏置电源电压。
UCC14341-Q1 1.5W DC/DC转换器模块，具有双V(DDEE)输出，用于SiC和IGBT栅极驱动IC偏置
变压器，电源级和控制完全集成到一个低轮廓，12.8mm x 7.55mm x 3.55mm宽体，36针SOIC封装
AEC-Q100，满额定功率高达105°C, 3.5pF隔离电容，SSM调频和低电磁发射
5kV(RMS)隔离，输入OVP，输出OCP，功率限制，功率良好，使能和集成软启动
EVM在一个易于使用的测试平台上演示了对SiC和IGBT栅极驱动偏置应用最重要的功能
