摘要： UCC14131-Q1 DC/DC变换器模块性能评估平台。

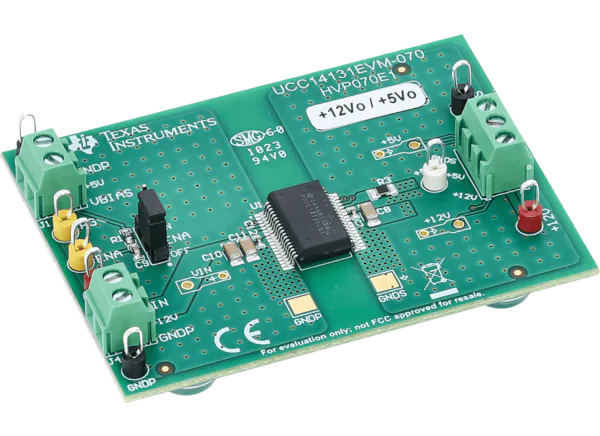

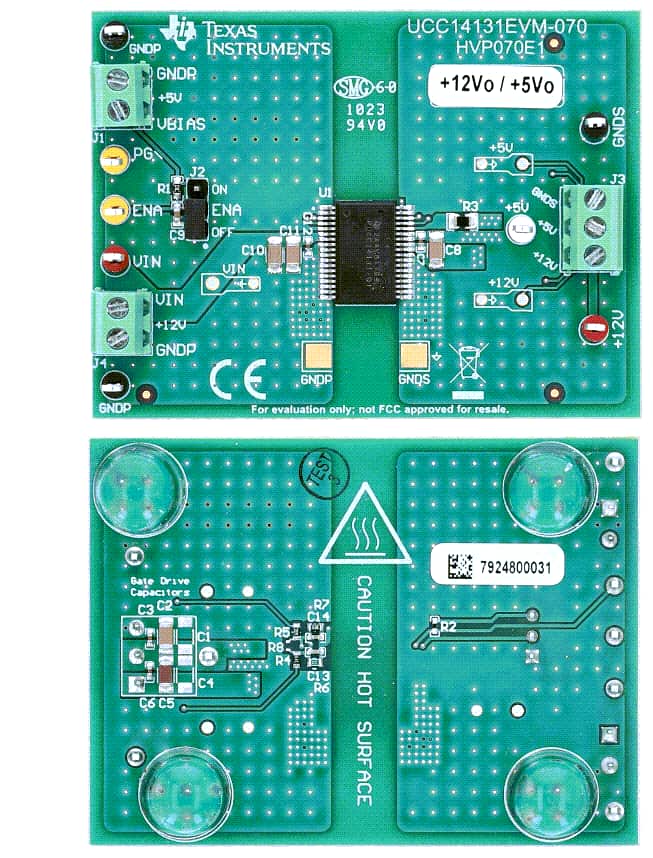

德州仪器UCC14131EVM-070评估模块是用于评估UCC14131-Q1 DC/DC转换器模块性能的平台。UCC14131-Q1采用3.5mm宽体SOIC集成封装，提供1.5W的5kV(RMS)隔离功率。
TI UCC14131EVM-070评估模块工作范围为11.5V(IN)至14V(IN)，配置为12V和5V的双正输出。UCC14131EVM-070支持高压、工业和汽车逆变器、电池管理系统、充电站和各种隔离设备应用中使用的GaN、Si、SiC和IGBT栅极驱动ic所需的典型偏置电源电压。
UCC14131-Q1 1.5W DC/DC变换器模块，具有双12V和5V正输出电压，用于GaN, Si, SiC和IGBT栅极驱动IC偏置
变压器，电源级和控制完全集成到一个低轮廓，12.8mm x 7.55mm x 3.55mm宽体，36针SOIC封装
AEC-Q100，满额定功率高达105°C, 3.5pF隔离电容，SSM调频和低电磁发射
5kV(RMS)隔离，输入OVP，输出OCP，功率限制，功率良好，使能和集成软启动
EVM在一个易于使用的测试平台上演示了对GaN, Si, SiC和IGBT栅极驱动偏置应用最重要的功能
