Taoglas Accura堆叠贴片天线的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-07

摘要： 多波段GPS、GLONASS、北斗/罗盘和IRNSS有源天线，具有高精度和精度。

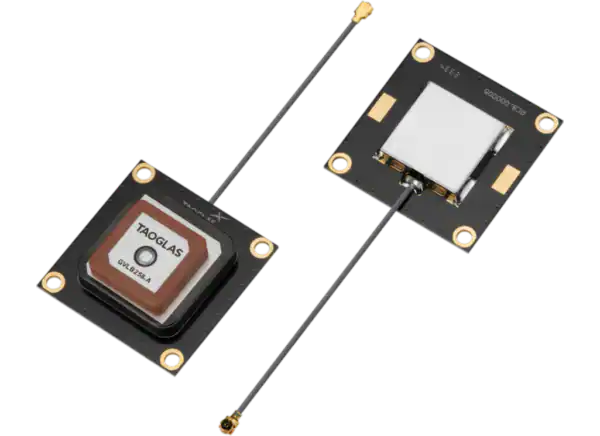

Taoglas Accura堆叠贴片天线是多波段GPS、GLONASS、北斗/罗盘和IRNSS有源天线，具有高精度和精度。Accura系列具有先进的双堆叠陶瓷贴片天线，具有优化的增益和改进的带外抑制。Taoglas Accura堆叠贴片天线在GPS L1和L5波段提供改进的辐射模式，具有低噪声系数。25mm x 25mm x 12mm贴片天线专为设备内安装而设计，是RTK、导航、可穿戴设备、安全、交通和农业应用的理想选择。

特性

单进给堆叠贴片组件
改进带外抑制
两级LNA和SAW滤波器
1.13mm线缆600mm
I- pex MHF I连接器
符合RoHS和REACH标准

乐队覆盖:

GPS L1和L5
伽利略E1和E5a
北斗B1和B2a
IRNSS L5

应用程序

RTK
导航
穿戴。
安全

运输
自主车辆
农业

规范

25mm × 25mm × 12mm尺寸
工作温度范围40℃~ 85℃
GNSS

1166MHz ~ 1610MHz的频率范围
效率58.5% ~ 62.5%
-2.33dB至-2.04dB平均增益范围
2.31dBi至3.08dBi峰值增益范围
50欧姆阻抗等级
右圆偏振(RHCP)
定向辐射图

LNA和滤波器

1166MHz ~ 1610MHz的频率范围
30.3dB至28.3dB LNA增益
2.6dB至2.4dB噪声系数
回波损耗小于-8dB
输入电压范围1.8V至5.5V
10mA电流消耗
LTE低频段外带衰减大于70dB
LTE高频段外带衰减大于65dB

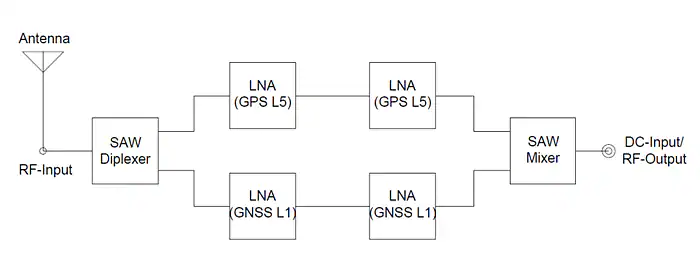

LNA框图
