Taoglas有源L1, L2, l波段GNSS高精度天线的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-07

摘要： 多波段、高性能定向天线，高精度GPS和北斗精度。

Taoglas AHP24510有源L1、L2、l波段GNSS高精度天线是多频段高性能定向天线，可实现高精度GPS和北斗精度。天线采用带有IPEX MHFI连接器的陶瓷贴片元件。Taoglas AHP24510有源L1, L2, l波段GNSS高精度天线提供一个引脚和粘接安装，四个角螺钉孔，便于安装。这些天线符合RoHS/REACH标准，是可穿戴、交通、精准农业、导航、机器人和自动驾驶汽车应用的理想选择。

特性

L1, L2, l波段GNSS覆盖波段
陶瓷贴片元件
IPEX MHFI连接器

销钉和粘合剂安装
45mm × 45mm × 10mm尺寸
符合RoHS和REACH标准

应用程序

穿戴。
运输
精准农业

导航
机器人
自主车辆

规范

1.37mm同轴电缆
70克的重量
-40℃~ +85℃工作温度范围
GNSS

1217MHz至1610MHz的频率范围
效率60.5% ~ 46%
-2.18dB至-3.37dB平均增益
3.05 ~ 2.46dBi峰值增益
轴比小于3dB
小于2vswr
50欧姆阻抗等级
RHCP极化
定向辐射图

LNA和滤波器

1215MHz至1610MHz的频率范围
1.8dB至2.4dB噪声系数
26.9dB至29.4dB增益
1ns至6.8ns组延迟变化
1.9cm至3.4cm PCO
0.2cm至0.6cm PCV
输入电压范围1.8V至5.5V
电流消耗
LTE频段外带衰减大于65dB

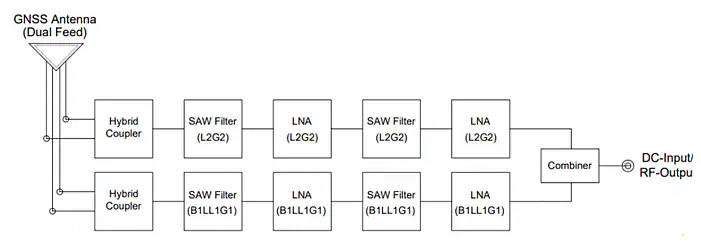

框图
