摘要： 低功耗PCIe 1.0/2.0/3.0/4.0/5.0/6.0时钟缓冲器。
PI6CBE33123低功耗PCIe 时钟缓冲器是一个低功耗PCIe 1.0/2.0/3.0/4.0/5.0/6.0时钟缓冲器。PI6CBE33123采用参考输入，以扇形输出12个100MHz低功率差分HCSL输出，片上终端为33欧姆输出阻抗。该设备支持零延迟和扇出缓冲功能，适用于各种应用。每个输出单独的OE引脚提供更容易的电源管理。专有的锁相环设计实现了非常低的抖动，满足PCIe 1.0/2.0/3.0/4.0/5.0/6.0要求。除了PCIe 100MHz支持外，该设备还通过引脚支持133.33MHz。
12x差分低功耗HCSL输出与片上终端
33欧姆默认Z(OUT)
扩频容忍度
单独输出启用
可选锁相环带宽
硬件/SMBus控制ZDB和扇出缓冲模式
最多9个可选SMBus地址
1MHz至400MHz扇出缓冲操作
100MHz和133.33MHz ZDB模式
小于50ps差分输出到输出倾斜
3.3V铁芯电源电压
-40°C至+85°C环境/结温范围
非常低的抖动输出
RMS 0.01ps PCIe 6.0 CC
RMS QPI/UPI 11.4GB/s
RMS 0.15ps IF-UPI
0.012ps PCIe 6.0 CC
0.02ps DB2000Q添加剂抖动
小于50ps的差分周期到周期抖动
扇出缓冲模式加性相位抖动
ZDB模式相位抖动

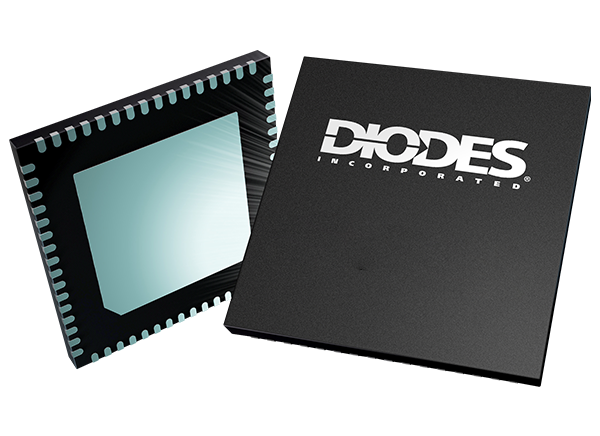

64引脚，9mm x 9mm TQFN (ZD)封装
无铅，符合rohs标准
无卤素，无锑，绿色设备
