德州仪器TPS1HTC30-Q1单通道智能高频开关的介绍、特性、及应用

来源：HQBUY 发布时间：2023-12-12

摘要： 低RON (30毫欧)最大限度地减少了功耗和驱动宽范围的输出负载电流高达6A DC。

德州仪器TPS1HTC30-Q1单通道智能高频开关配有集成的NMOS功率场效应管和充电泵，旨在满足24V汽车电池系统的要求。该器件的低R(ON) (30毫欧)可最大限度地降低功耗，并驱动高达6A DC的大范围输出负载电流。60V直流工作范围提高了系统的稳健性。

该器件集成了热关闭、限流和输出箝位等保护功能。这些特性提高了系统在短路等故障事件中的健壮性。TPS1HTC30-Q1实现了可调限流电路，在驱动大容性负载时，通过最小化过载电流和减少浪涌电流来提高系统的可靠性。该设备还提供准确的负载电流检测，从而改进负载诊断，例如开载和过载检测，从而实现更好的预测性维护。

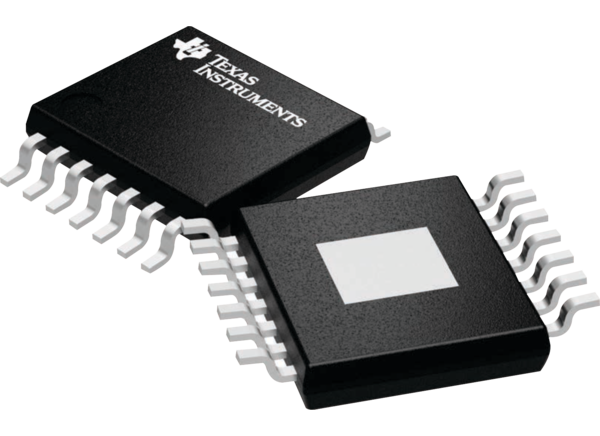

德州仪器TPS1HTC30-Q1采用14引脚，4.40mm × 5.0mm HTSSOP引脚封装，引脚间距为0.65mm，最大限度地减少了PCB占地面积。

特性

单通道智能高压电源开关，用于24V汽车系统，具有全面诊断功能
6V至60V宽工作电压范围

60V OVP保护

低R(ON) 30毫欧 (type .)， 55毫欧 (max.)
待机电流小于0.5µA
小于2mA低静态电流(I(q))
通过可调限流提高系统级可靠性

2A至16A电流限制

精确电流传感±4%在1A
保护

过载和短路保护
集成电感放电钳
欠压锁定(UVLO)保护
GND丢失，电源保护丢失
反向电池保护与外部组件

诊断

打开和关闭状态输出开负载和短路电池检测
过载和短接地检测
绝对和相对热关闭检测

功能性Safety-Capable

可提供的文件，以帮助功能安全系统的设计

-40至125°C工作结温
输入控制，1.8V, 3.3V和5V逻辑兼容
集成故障检测电压缩放ADC保护
资格

温度等级1(-40°C ~ +125°C, T(A))
AEC-Q100符合汽车应用要求

14针热增强型TSSOP封装

应用程序

一般的电阻性、感性和容性负载

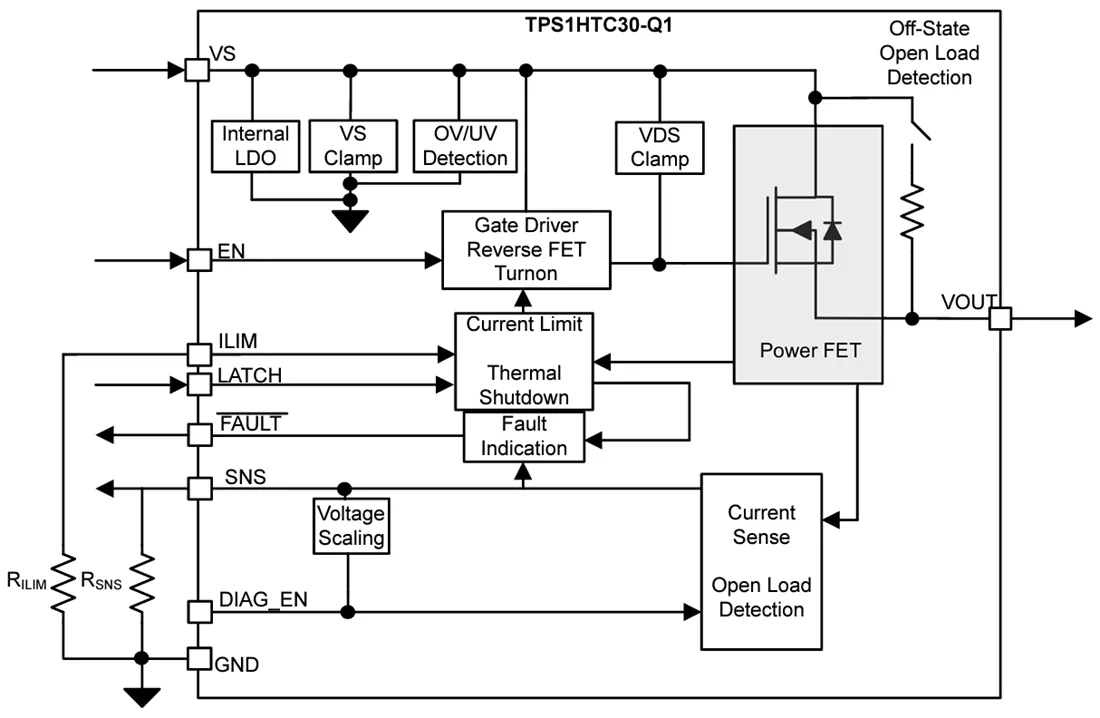

功能框图
