摘要： DC-DC稳压器具有远程可配置性和遥测监测PMBus。
Analog Devices公司LTM4683 μModule DC-DC稳压器是一款四路31.25A或单路125A降压μModule (功率微模块)DC-DC稳压器，具有远程配置功能，并通过PMBus遥测监测电源管理参数。
LTM4683的2线串行接口允许输出以可编程的转换率与序列延迟时间进行边缘，调谐和上下倾斜。真正的输入电流感，输出功率，输出电流和电压，温度，正常运行时间和峰值是可读的。不需要自定义配置EEPROM内容。在启动时，开关频率、输出电压和通道相角分配可以通过引脚带电阻设置。

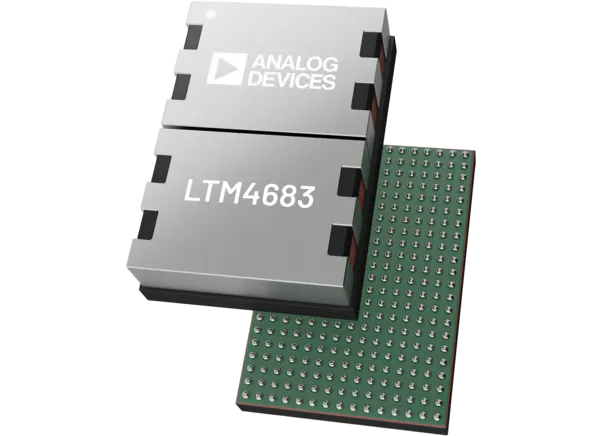

The Analog Devices Inc.LTM4683采用15mm × 22mm × 5.71mm BGA封装，具有符合rohs标准的终端饰面。
四数字可调模拟环路与数字接口的控制和监测
4.5V至14V宽输入电压范围
输出电压范围0.3V至0.7V
±0.5%直流输出精度在0.7V
±4.5%电流回读精度在0°C至125°C
优化低输出电压范围
400kHz pmbus兼容I(2)C串行接口
支持高达125Hz的遥测轮询速率
集成16位得尔塔西格马 ADC
并行和电流共享多个模块
15mm × 22mm × 5.71mm BGA封装
可读的数据
输入和输出电压、电流和温度
运行峰值、正常运行时间、故障和警告
板载EEPROM故障记录
可写数据和可配置参数
输出电压，电压排序和余量
数字软启动/软停止斜坡，程序模拟回路
OV/UV/OT, UVLO，频率和相位

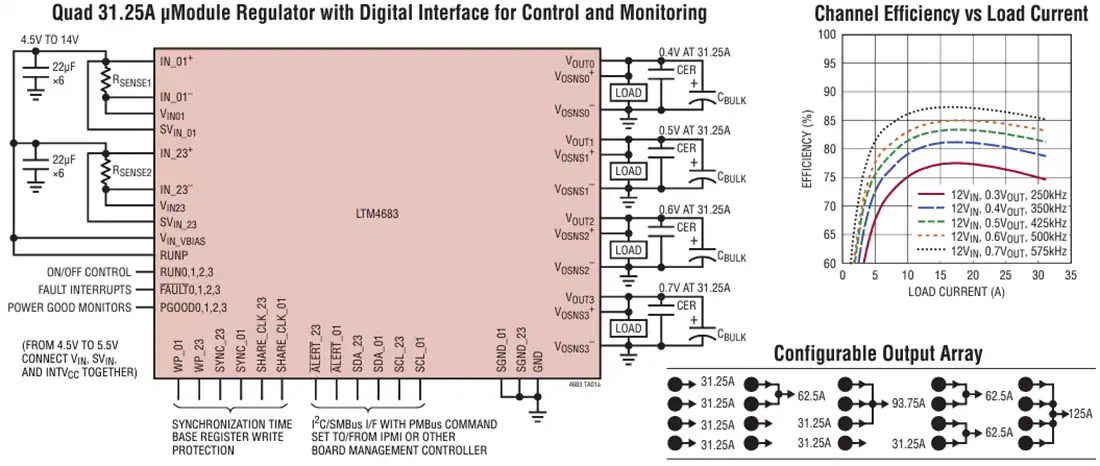

多轨处理器功率
可配置核心功率
