摘要： 该设备包括开关控制器、电源开关、电感器和支撑部件。

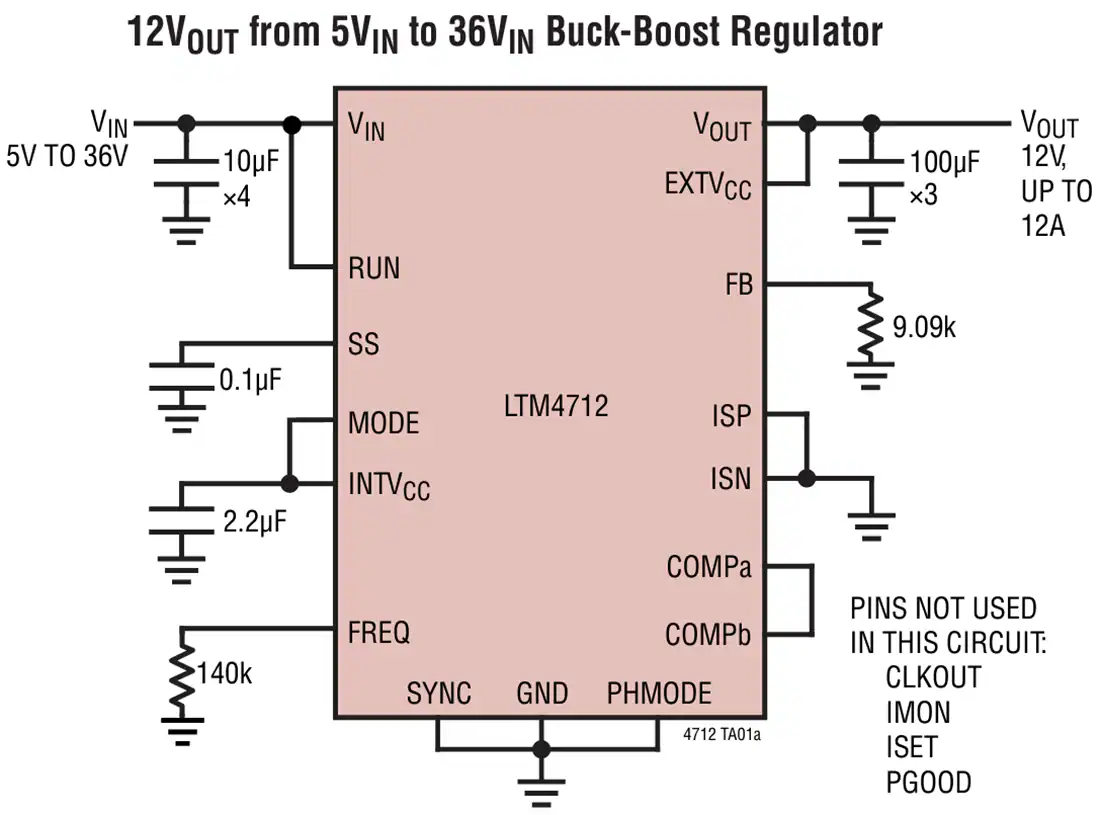

Analog Devices公司LTM4712 Buck-Boost μModule 稳压器包括紧凑封装的开关控制器，电源开关，电感器和支持组件。完整的设计只需要几个外部元件，包括设置频率的电阻，设置输出电压的电阻，输入和输出电容，以及实现输入或输出平均电流调节的传感电阻。LTM4712工作在5V至36V的输入电压范围内，可以调节1V至36V之间的输出电压。
LTM4712支持可选择的强制连续模式(FCM)/脉冲跳变模式(PSM)操作。电流模式控制能够在不牺牲稳定性的情况下对线路和负载变化做出快速瞬态响应。SYNC输入和CLKOUT输出允许轻松同步。它支持高功率应用的多相并行操作。

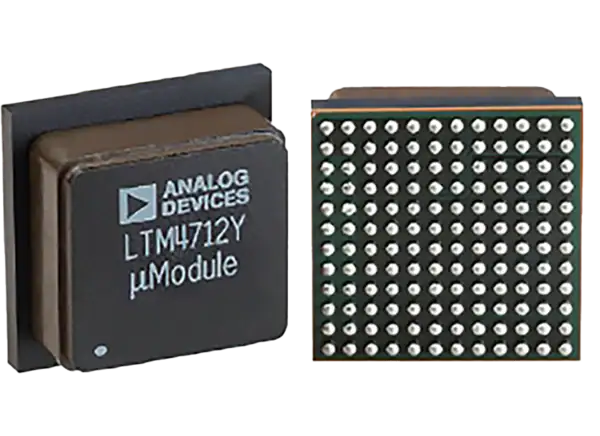

The Analog Devices Inc.LTM4712采用16mm × 16mm × 8.34mm球栅阵列(BGA)封装，适用于标准表面贴装设备的自动化组装。LTM4712符合rohs标准。
完整的降压-升压开关模式电源
V(OUT)等于、大于、小于V(IN)
5V至36V宽输入电压范围
1V至36V宽输出电压范围
降压和降压-升压模式下12A, 12V(in)和24V(OUT)下6A
效率高达98%
峰值电流模式控制
可调的输入或输出平均电流限制
输入或输出电流监控
输出信号良好
可并行增加输出电流
100kHz至600kHz锁相固定频率
可选择强制连续/脉冲跳变模式
关机时V(OUT)与V(IN)断开
16mm ×16mm × 8.34mm BGA封装
电信、服务器和网络设备
工业控制
高功率电池供电设备
