Analog Devices公司EVAL-LTC9101-2/2A/3评估试剂盒的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-18

摘要： 套件包括子卡和主板，演示LTC9101-x数字控制器。

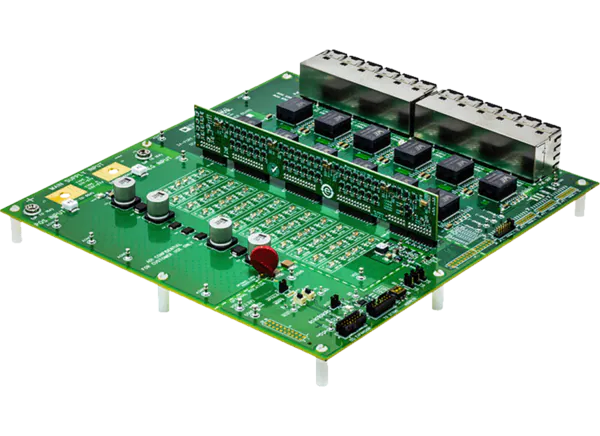

Analog Devices EVAL-LTC9101-2/2A/3评估套件包括子卡和主板，演示LTC9101-2A, LTC9101-2或LTC9101-3数字控制器。LTC9101-2A/LTC9101-2使用专有的隔离数据接口，使LTC9101-2能够直接连接到主控制器I(2)C接口，并且无需昂贵的光耦合器和额外的3.3V电源。

EVAL-LTC9101-2 KIT包括DC3159A-D或DC3159A-C子卡，DC3017A-B主板，并具有LTC9101-2A/LTC9101-2和LTC9102芯片组。在EVAL-LTC9101-2 KIT中，子卡具有单个LTC9101-2A或LTC9101-2数字控制器。DC3159A-D子卡具有LTC9101-2A, DC3159A-C具有LTC9101-2。数字控制器与四个LTC9102(12通道)模拟控制器接口，总共有48个PSE通道。

ADI EVAL-LTC9101-2A套件可连接多达48个802.3af/at pd，两个端口各有一个以太网分配器，用于2对功率评估。此套件版本需要主机控制I(2)C。EVAL-LTC9101-2 Kit在每个端口直接连接多达24个802.3af/at/bt pd，用于4对功率评估。该套件版本可以自主操作或与主机控制I(2)C。EVAL-LTC9101-3是一款16通道IEEE 802.3at兼容电源设备(PSE)，具有自主电源管理和端口LED串行LED驱动器。EVAL-LTC9101-3包括EVAL-LTC9101-3- az子卡和EVAL-LTC9101-3- mbaz主板，并具有LTC9101-3和LTC9103 PSE平台芯片组。
