摘要： 使用硅制造的单极双掷(SPDT)开关，频率范围为1GHz至20GHz。
ADRF5144反射开关是单极双掷(SPDT)开关，使用硅制造。ADRF5144的工作范围为1GHz至20GHz，典型插入损耗为0.8dB，典型隔离度为52dB。ADRF5144具有40dBm平均功率和44dBm峰值功率的射频(RF)输入处理能力，用于插入损耗路径。
ADI公司的ADRF5144在+3.3V的正电源上输出低电流130μA，在-3.3V的负电源上输出低电流510μA。该器件采用互补金属氧化物半导体(CMOS) /低压晶体管对晶体管逻辑(LVTTL)兼容控制。ADRF5144不需要额外的驱动电路，这使其成为基于GaN和PIN二极管的开关的绝佳替代品。
ADRF5144还可以在施加单个正电源电压(VDD)的同时将负电源电压(VSS)连接到地。在此工作条件下，保持小信号性能，同时降低开关特性、线性度和功率处理性能。

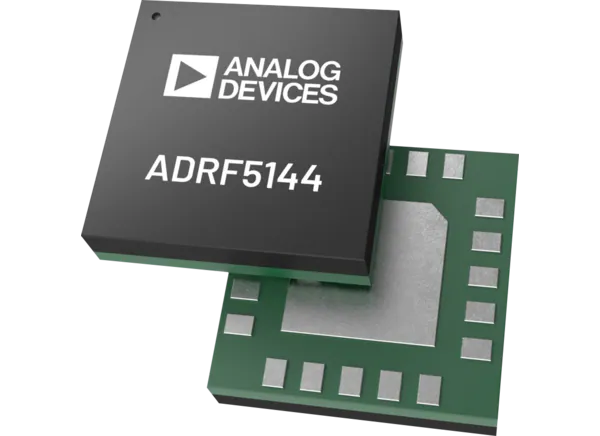

ADRF5144采用20引脚，3.0mm × 3.0mm，符合rohs标准的陆地网格阵列(LGA)封装，工作温度为-40°C至+85°C。
1GHz ~ 20GHz宽带频率范围
无低频杂散
T(CASE) = +85°C时的高功率处理:
40 dbm平均
脉冲(大于100ns脉冲宽度，15%占空比)43dBm
峰值(≤100ns峰值持续时间，5%占空比)44dBm
插入损耗路径:
37dBm热插拔
0.8dB典型到20GHz低插入损耗
52dB典型到20GHz高隔离度
高输入线性度:
44dBm时的0.1dB功率压缩(P0.1dB)
三阶截距(IP3)大于70dBm
二阶截距(IP2)为120dBm
750ns时P(IN)小于37dBm的0.1dB RF稳定时间
正面控制接口，CMOS/ lvttl兼容

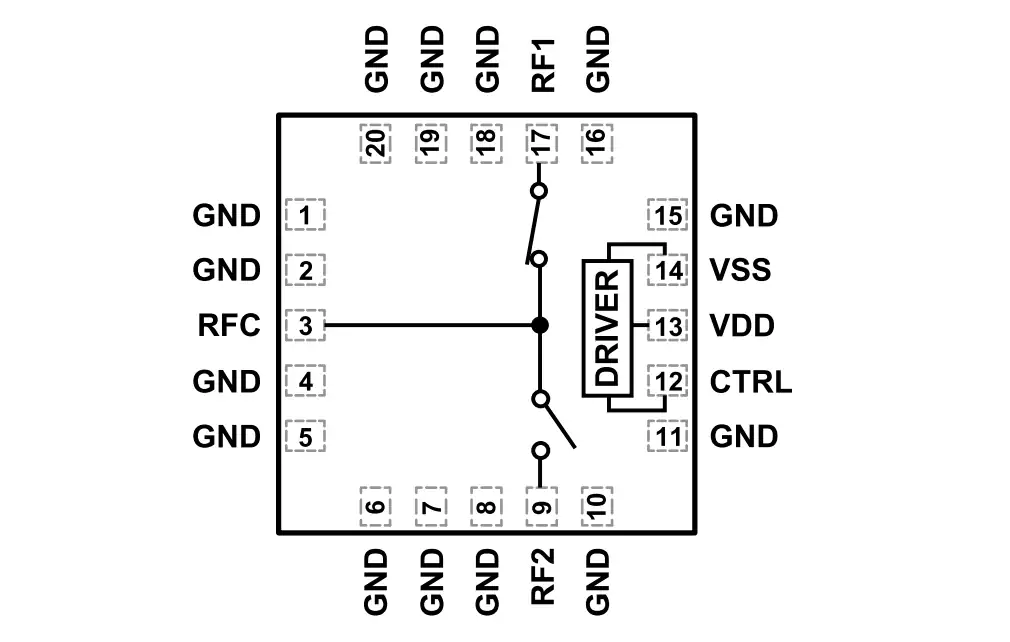

20引脚，3.0mm × 3.0mm LGA封装
引脚兼容ADRF5141
军用无线电、雷达和电子对抗措施
卫星通信
测试仪器
GaN和PIN二极管的替换
