摘要： n通道h桥驱动器集成电流感应，电流调节，失速检测。

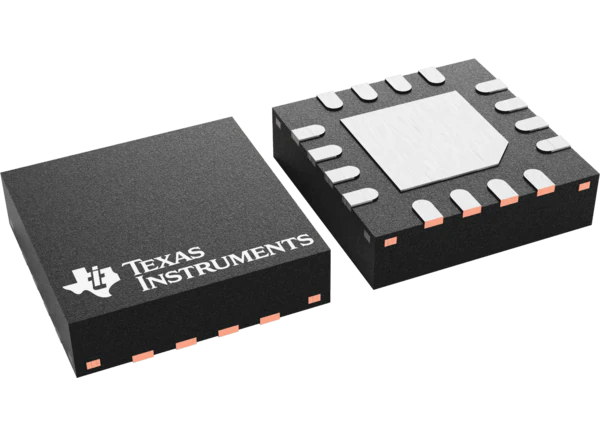

德州仪器DRV8213有刷直流电机驱动器是一个n通道h桥驱动器集成电流检测，调节和失速检测。三倍充电泵允许设备运行低至1.65V，以适应1.8V电源轨和低电池条件。该驱动器支持1.8V, 3.3V和5V逻辑输入，工作在1.65V至11V的电源电压范围内，以及240毫欧 R(DS(on))电阻。DRV8213驱动器提供欠压锁定，过流和过温保护。该驱动器还具有PWM控制接口，开关频率高达100kHz。RTE包支持无传感器电机失速检测和报告给微控制器。DRV8213驱动器适用于有刷直流电机，电磁阀，继电器驱动，水表和燃气表，电子智能锁，电子和机器人玩具，便携式打印机等。
n通道h桥有刷直流电机驱动器
1.65V至11V工作电源电压范围
240毫欧 R(DS(on))电阻
4A峰值高输出电流能力
PWM控制接口，开关频率高达100kHz
支持1.8V、3.3V、5V逻辑输入
集成电流传感和电流调节
模拟电流检测输出(IPROPI)
增益选择(GAINSEL):
高精度电流感应低至10mA
优化了不同电流范围的R(DS(ON))和过流限制
可配置涌流时间(仅限RTE包)
内电荷泵
低功耗睡眠模式下电池寿命长:
最大休眠电流小于60nA
封装面积小
综合保护:
虚拟机欠压锁定(UVLO)
自动重试过流保护(OCP)
热停机(TSD)
失速检测(仅限RTE套件)
有刷直流电机，电磁阀，继电器驱动
水表和煤气表
电子智能锁
电子和机器人玩具
输液泵及其他便携式医疗设备
电动牙刷
美容和仪容
便携式打印机
销售点设备
