MaxLinear MxL83411评估试剂盒的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-18

摘要： 旨在评估MxL83411四路RS-485/422接收机的功能和性能。

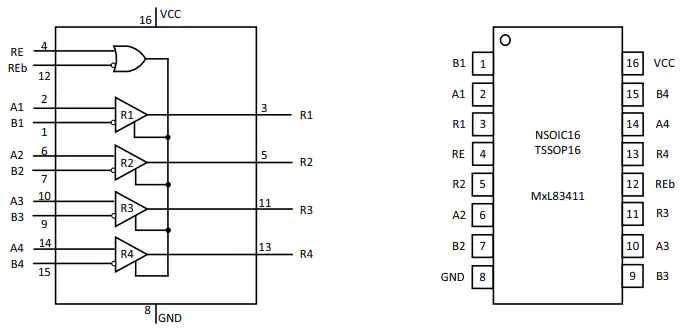

MaxLinear MxL83411评估套件旨在评估MxL83411四路RS-485/422接收机的功能和性能。这些评估套件预先配置为全局启用，RE=V(cc)和REb=GND，其中所有四个接收器输出同时启用。典型的应用包括工业和过程控制设备，电平转换器，电信设备，高性能电机驱动器，智能电网和工业运输。

设置和预配置

预配置为RE=V(cc)和REb=GND的全局启用，其中所有四个接收器输出同时启用。在引脚2 (J1.2)或引脚3 (J1.3)处，将V(cc)=5.0V的台架电源连接到标头J1。在引脚1 (J1.1)将GND连接到J1。J14和J16是评估套件上的GND探测点。当电源V(cc)在标头J1上加电时，D1位置的LED亮。螺旋端子排J5、J30、J26、J18分别为接收器通道1、通道2、通道3、通道4的输入。在J5、J30、J26、J18处施加差分信号。监控J7, J10, J23和J20的接收器输出。
