摘要： 高速低侧栅极驱动器，有效驱动MOSFET和IGBT功率开关。
UCC44273单通道栅极驱动器是一种高速低侧栅极驱动器，可有效驱动MOSFET和IGBT功率开关。该驱动器在12V(DD)时提供4A源和4A汇(对称驱动)峰值驱动电流能力。UCC44273栅极驱动器可以将高峰值电流脉冲源和吸收到电容负载中，提供轨对轨驱动能力和13ns的小传播延迟。该单通道栅极驱动器的工作电压范围为4.5V至18V，温度范围为-40°C至140°C。UCC44273驱动器是功率因数校正(PFC)级、住宅空调(HVAC)、开关模式电源(SMPS)和电机驱动器的理想选择。
4A峰值源汇对称驱动
能够处理输入端的负电压(-5V)
13ns典型的快速传播延迟
快速上升和下降时间(典型9ns和7ns)
4.5V至18V单电源范围
工作温度范围-40℃~ 140℃
高噪声抗扰的滞后逻辑阈值
在V(DD) UVLO期间保持低输出(确保在上电和下电时无故障运行)
TTL和CMOS兼容的输入逻辑阈值(与电源电压无关)
输出保持低时，输入引脚是浮动的
输入引脚绝对最大电压电平不受V(DD)引脚偏置电源电压的限制
工业标准引脚

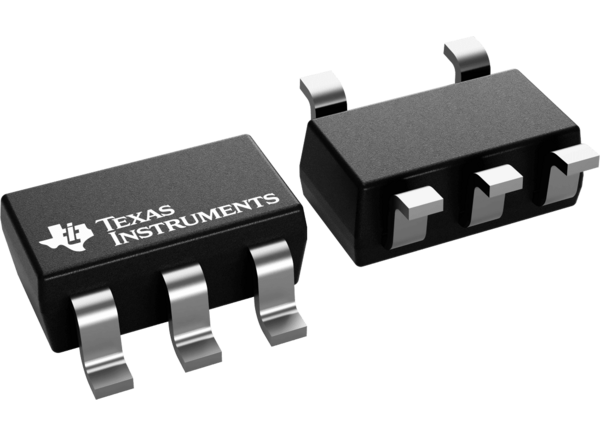

5pin DBV (SOT-23)封装选项
功率因数校正(PFC)级
住宅空调(HVAC)
开关电源(SMPS)
马达驱动器
