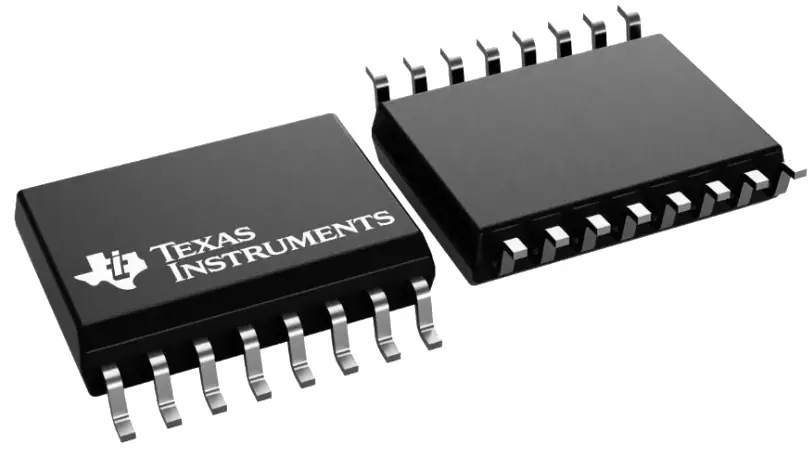

德州仪器UCC21550双通道栅极驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-18

摘要： 提供4A峰值源和6A峰值吸收电流来驱动功率MOSFET, SiC, GaN和IGBT晶体管。

德州仪器UCC21550双通道栅极驱动器是具有可编程死区时间和-40°C至150°C宽温度范围的隔离驱动器。这些栅极驱动器设计具有4A峰值源和6A峰值吸收电流，以驱动功率MOSFET, SiC, GaN和IGBT晶体管。UCC21550驱动器为光隔离栅极驱动器，可配置为两个低侧驱动器、两个高侧驱动器或半桥式驱动器。输入侧通过5kV(RMS)隔离屏障与两个输出驱动器隔离，最小共模瞬态抗扰度(CMTI)为125V/ns。这些栅极驱动器是车载电池充电器，高压DC-DC转换器，汽车HVAC和车身电子设备的理想选择。

UCC21550驱动器的保护功能包括电阻可编程死区时间，同时关闭两个输出的禁用功能，以及一个集成的去故障滤波器，可拒绝短于5ns的输入瞬变。这些栅极驱动器在各种应用中实现高效率、高功率密度和鲁棒性。

特性

4A峰值源和6A峰值汇输出
共模暂态抗扰度(CMTI)大于125V/ns
双低侧，双高侧，或半桥驱动

所有电源的UVLO保护
快速禁用电源排序

规范

建议输入电压最小3V，最大5.5V
25V输出电压
结温范围-40℃~ 150℃
最大功耗950mW

切换参数:

典型传播延迟33ns
最大脉宽失真5ns
最大V(DD)上电延迟10µs

应用程序

车载电池充电器
高压DC-DC变换器

汽车暖通空调及车身电子
