摘要： 该设备允许无胶连接到最常用的图形控制器。

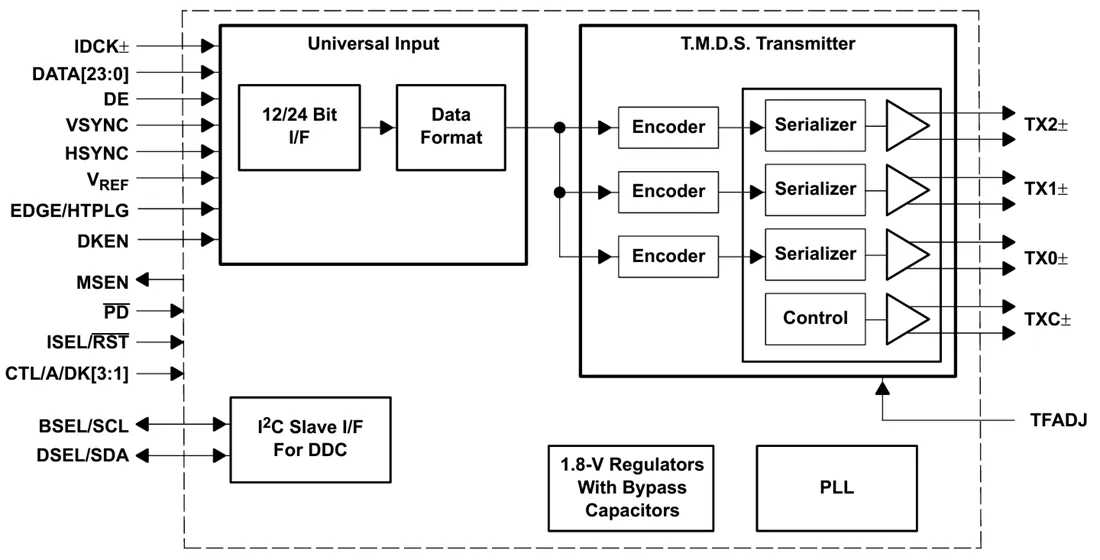

德州仪器TFP410 PanelBus 数字发射器是一款PanelBus 平板显示产品，端到端DVI 1.0兼容解决方案，针对消费电子和个人电脑行业。TFP410设备提供了一个通用接口，允许无胶连接到最常用的图形控制器。这种通用接口的一些优点包括可选总线宽度，可调信号电平，单端和差分时钟。可调1.1V至1.8V数字接口提供高速，低emi总线，可连接24位或12位接口。DVI接口支持平板显示分辨率高达UXGA 165MHz, 24位真彩色像素格式。

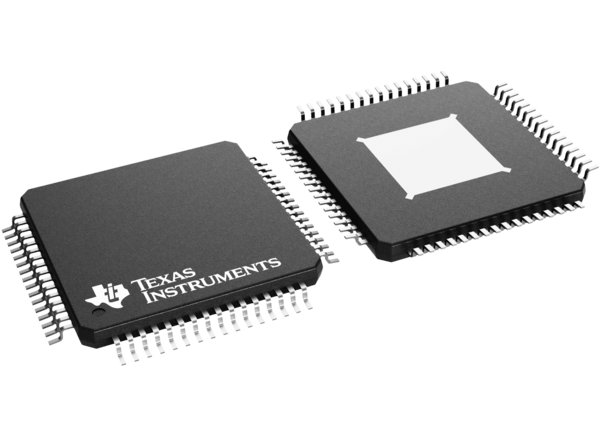

TFP410器件结合了PanelBus电路创新、德州仪器超低地电感PowerPAD封装和先进的0.18µm EPIC-5 CMOS工艺技术。其结果是一个紧凑的64引脚TQFP封装提供可靠，低噪声，低电流，高速数字接口解决方案。
数字可视接口(DVI)兼容
支持高达165MHz的像素率(包括1080p和60Hz的WUXGA)
通用图形控制器接口
12位，双边和24位，单边输入模式
可调1.1V至1.8V和标准3.3V CMOS输入
信号的水平
全差分和单端输入时钟模式
标准英特尔12位数字视频端口兼容的英特尔 81x芯片组
增强锁相环抗扰度
片上调节器和旁路电容器，以降低系统成本
增强抖动性能
无HSYNC抖动异常
可忽略不计的数据相关抖动
可编程使用I(2)C串行接口
监视器检测通过热插拔和接收机检测
单3.3V电源操作
64引脚TQFP采用TI的PowerPAD 封装
TI先进的0.18µm EPIC-5 CMOS工艺技术
引脚兼容SiI164 DVI发射机
DVD
蓝光
高清投影仪
DVI/HDMI传输器(仅HDMI视频)
