德州仪器TPS552872-Q1全集成降压转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-18

摘要： 该设备经过优化，可将电池或适配器电压转换为电源轨。

德州仪器TPS552872-Q1全集成降压转换器是优化的转换电池或适配器电压到电源轨道。TPS552872-Q1集成了四个MOSFET开关，为各种应用提供了紧凑的解决方案。TPS552872-Q1具有高达36V的输入电压能力。在升压模式下工作时，TPS552872-Q1可以从12V输入输出30W。它能够从9V输入电压提供25W。

TPS552872-Q1采用平均电流模式控制方案。开关频率可通过外部电阻从200kHz到2.2MHz进行编程，并可与外部时钟同步。TPS552872-Q1还提供可选的扩频，以最小化峰值EMI。

TPS552872-Q1提供输出过压保护、平均电感限流、逐周期峰值限流和输出短路保护。TPS552872-Q1还具有可选的输出电流限制和持续过载条件下的打嗝模式保护，确保安全运行。

德州仪器TPS552872-Q1采用小型电感和小型电容，开关频率高。它采用3.0mm × 5.0mm QFN封装。

特性

AEC-Q100合格

设备温度等级1(环境工作温度范围-40℃~ +125℃)

宽输入和输出电压范围

3.0V至36V宽输入电压范围
0.8V至22V可编程输出电压范围
±1%参考电压精度
可调输出电压补偿电缆上的电压下降
±5%精确输出电流监测

在整个负载范围内的高效率

在V(IN) = 12V, V(OUT) = 20V, I(OUT) = 1.5A时效率为96.7%
在V(IN) = 12V, V(OUT) = 12V, I(OUT) = 2A时效率为98.3%
轻负载时可编程PFM和FPWM模式

避免频率干扰和串扰

可选时钟同步
可编程开关频率从200kHz到2.2MHz

EMI缓解

可选可编程扩频
使得没有包

丰富的保护功能

输出过压保护
输出短路保护打嗝模式
热停机保护
4A平均电感限流

溶液体积小

最大开关频率可达2.2MHz

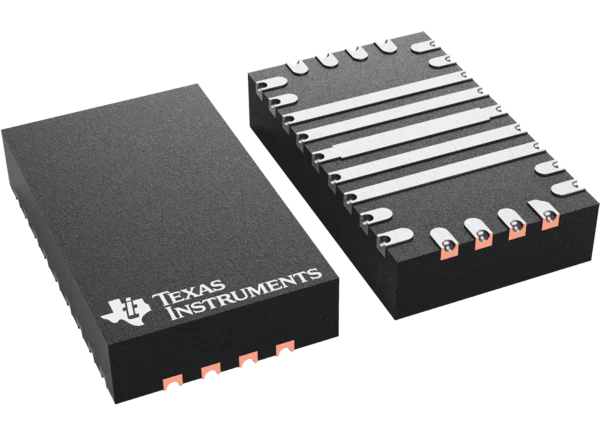

3.0mm × 5.0mm HotRod QFN封装

应用程序

高级驾驶辅助系统(ADAS)
无线充电器

汽车信息娱乐和集群
汽车尾灯

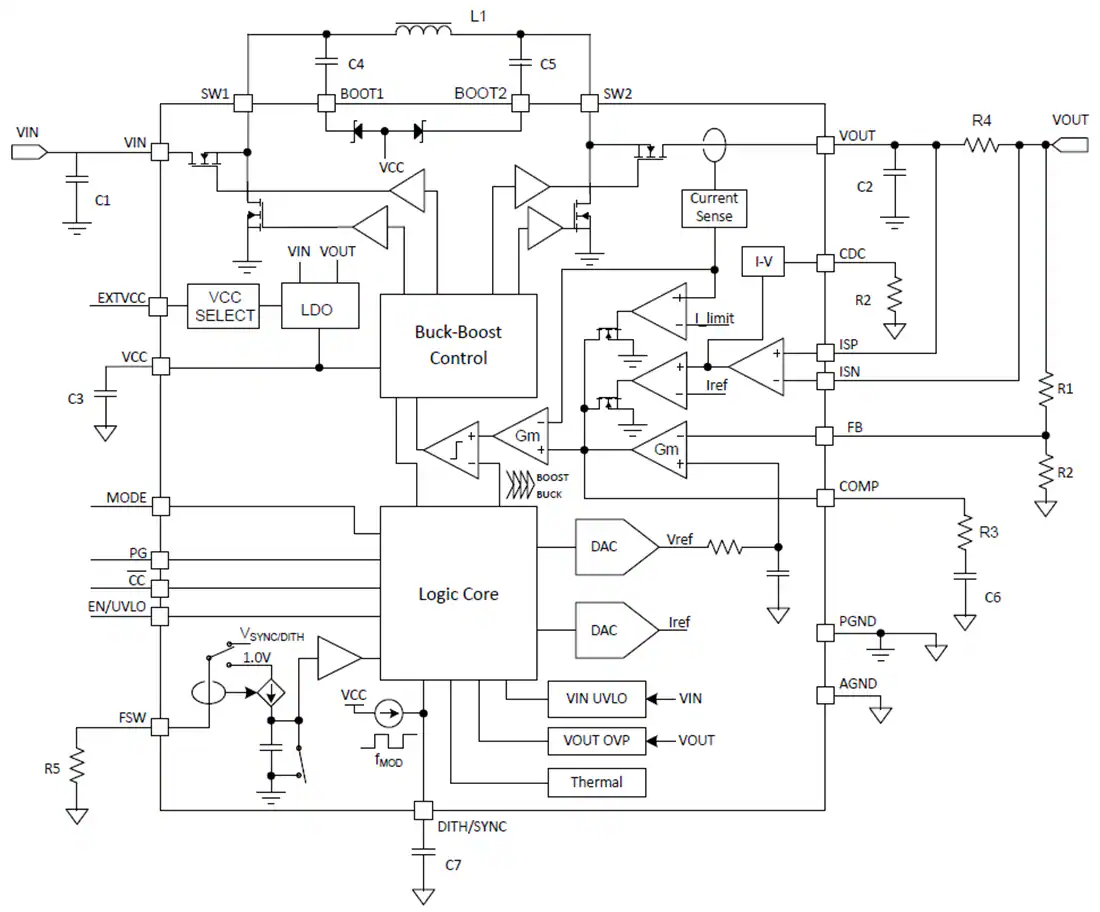

功能框图
