德州仪器LMK5B33216EVM评估模块的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-18

摘要： 评估LMK5B33216网络时钟发生器和同步器。

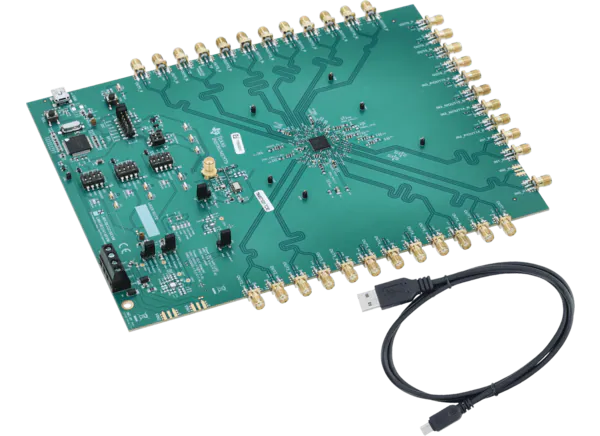

LMK5B33216EVM评估模块对LMK5B33216网络时钟发生器和同步器进行评估。该模块包括可选的板外APLL参考输入，时钟输入的SMA连接器，以及与50欧姆测试设备接口的时钟输出。板载温度补偿晶体振荡器(TCXO)允许在锁定，自由运行或保留操作模式下评估LMK5B33216。LMK5B33216EVM模块还包括一个3英尺的迷你usb电缆(MPN 3021003-03)。

LMK5B33216EVM模块集成了三个数字锁相环(dpll)和三个模拟锁相环(apll)，具有可编程环路带宽。该模块可以通过板载USB微控制器接口配置，利用PC与TI时钟和合成器(TICS)专业软件图形用户界面(GUI)。

特性

用于评估、遵从性测试和系统原型
具有可编程带宽的三个数字锁相环(dpll)
用于灵活时钟生成的三个分数阶模拟锁相环(apll)
两个参考输入到DPLL，支持无碰撞切换和延迟
包括3英尺迷你usb电缆(MPN 3021003-03)
支持设备供电方式
16个输出时钟

柔性振荡器源:

板载温度补偿晶体振荡器(TCXO)或用于其他晶体振荡器(XO)的多个足迹之一
温度补偿晶体振荡器(TCXO)
烤箱控制晶体振荡器(OCXO)或外部SMA输入选项
片上电可擦除可编程只读存储器(EEPROM)，用于自定义启动时钟配置
