TE Connectivity VOLINSU EV双壁热缩管的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-22

摘要： 绝缘和保护高压导电元件和电缆的运行可靠性。

TE Connectivity的VOLINSU EV双壁(EVDW)热缩管专为绝缘和保护高压导电元件和电缆而设计，以确保运行可靠性。这些管子是用阻燃材料制造的，具有优异的绝缘和电气性能，可以用于简单和复杂的形状。EVDW热缩管采用橙色(RAL-2003颜色)，以满足EV视觉要求，并呈现3:1的收缩比。这些热缩套管具有很高的介电强度，能够承受磨损、热老化和水浸后的高条件可靠性的恶劣环境测试。

这些双壁管的电气和机械性能在158°C下放置168小时后不受影响(根据ASTM D2671)，确保良好的热稳定性。EVDW油管的尺寸可与电动汽车动力系统中使用的电缆和组件尺寸配合使用。这些管道用于汽车、工业和商业运输、充电入口、电气控制单元、电力驱动系统和充电站的线束。

特性

高压识别:

橙色用于高压电路的电动汽车视觉识别

电气绝缘:

优异的介电强度，适用于高压环境下的电绝缘，壁薄

耐用性:

在高温环境中耐用，有助于防止被覆盖部件过早失效

阻燃剂:

不传播UL224 VW-1: E85381标准规定的燃烧(在TE内部进行测试)

易用性:

具有广泛的尺寸范围和3:1的热收缩比和良好的灵活性，使组装更快

大尺寸:

提供保护电线直径尺寸高达120mm²

规范

材料特性:

热塑性胶粘剂
辐照聚烯烃护套
材料外:
材料内部:
3:1收缩比

最低完全恢复温度110℃
130℃全恢复温度
连续工作温度:

-40°C至105°C(护套-40°C至125°C)

电压系统:

额定电压1000V

应用程序

汽车
工商业运输
负责进口

电气控制单元
电力驱动系统
充电站线束

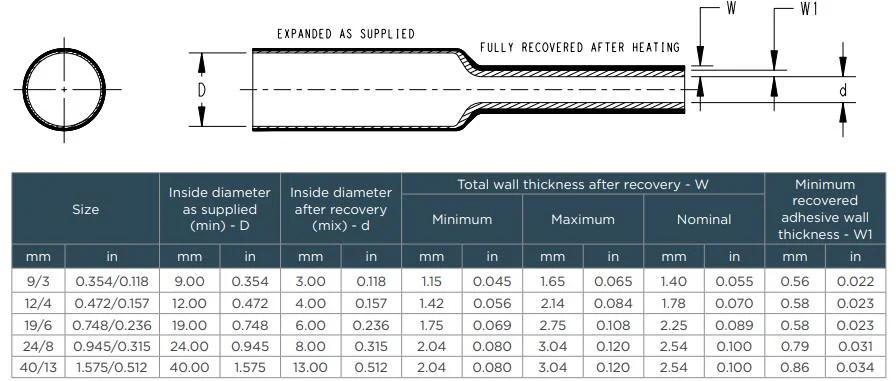

维
