德州仪器TPS25983热插拔喷管的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-22

摘要： 2.7V至26V, 2.7毫欧和18A集成热插拔efes与电流监视器和阻塞FET驱动器。

德州仪器TPS25983热插拔eFuses是高度集成的电路保护和电源管理器件，封装小。这些熔断器在2.7V至26V的宽输入电压范围内工作，并提供强大的防御过载，短路，电压浪涌，反向电流和过度涌流。过流限制阈值可以用单个外部电阻设置，过压事件由具有用户可调过压阈值的内部截止电路限制。典型应用包括电源复用、热插拔、热插拔、PCIe riser、附加卡、路由器/交换机光模块保护、工业pc和无线电动工具充电器。

这些设备通过区分瞬态事件和实际故障，智能地管理过流响应。这允许系统在线路和负载瞬变期间不间断地运行，而不会影响对故障的保护的稳健性。TPS25983热插拔熔丝采用4mm × 4mm QFN小封装，其特点是在-40°C至125°C的结温范围内工作。

特性

2.7V至26V宽输入电压范围:

30V绝对最大值

低导通电阻:

R(ON) = 2.7毫欧典型

可调限流阈值:

2A到18A的范围
±8%精度(典型的I(LIM)大于5A)

断路器和限流器选项
可调过流断线定时器:

处理负载瞬态而不跳闸

准确的电流监控输出:

±1.5%(典型在25°C时，I(OUT)大于3A)
±3% (I(OUT)大于3A时最大值)

可调欠压闭锁
可调过压闭锁

用户可配置故障响应:

闭锁或自动重试
重试次数(有限或无限)
重试间隔时间

强大的短路保护:

快速脱扣响应时间小于400ns
对线路瞬变免疫-没有麻烦的跳闸

可调输出摆率(dVdt)控制
选项驱动外部场效应管的反向电流阻断在禁用/关闭状态
集成过温保护
电源良好指示
小的足迹:

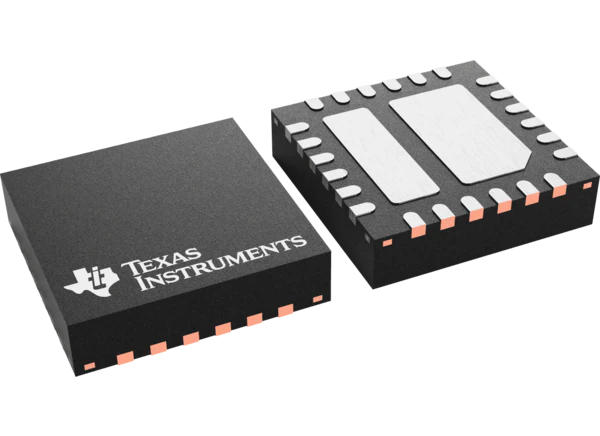

4mm × 4mm QFN封装

应用程序

热插拔和热插拔
权力的多路复用
服务器备轨、PCIe riser、扩展卡、风扇模块保护

路由器和交换机光模块保护
工业电脑
无线电动工具充电器

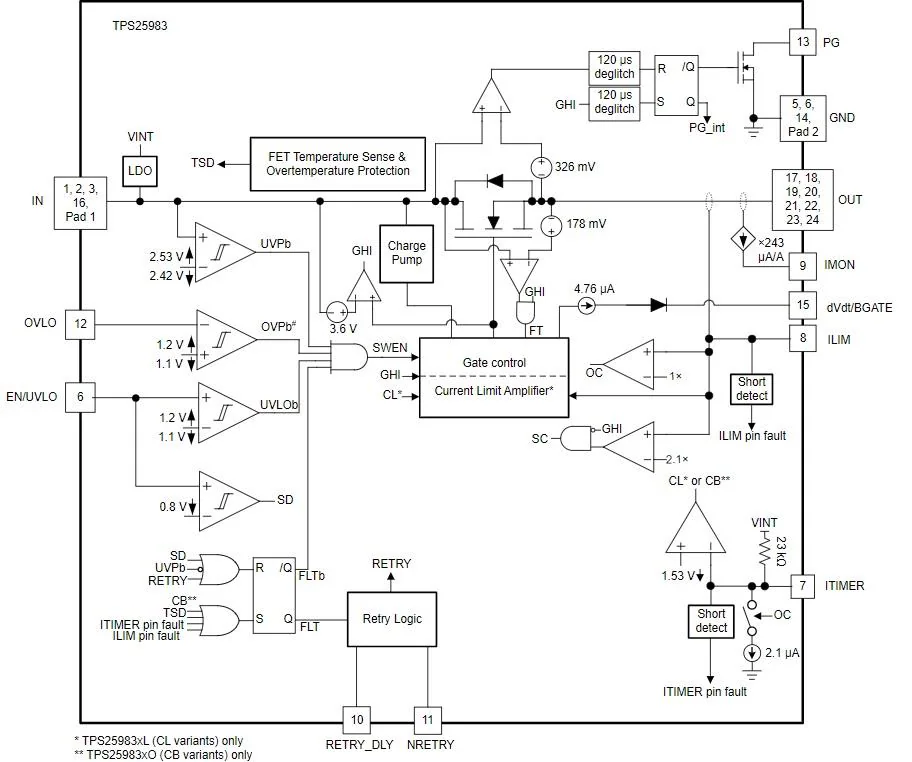

功能框图

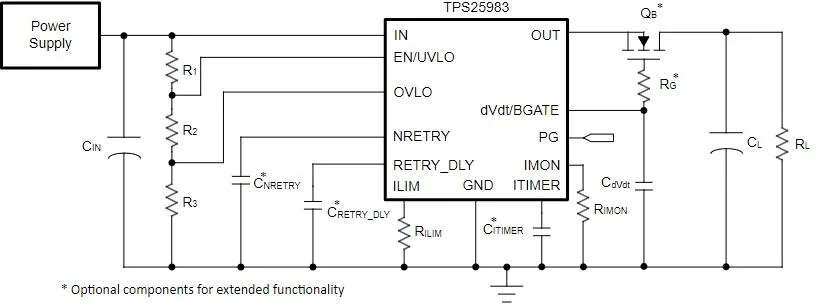

示意图
