Analog Devices公司ADG1534 1.8V逻辑兼容四路SPDT开关的介绍、特性、及应用

来源:HQBUY 发布时间:2024-01-22

摘要: 包含四个独立的SPDT开关在一个小的4mm2 LFCSP-20封装。

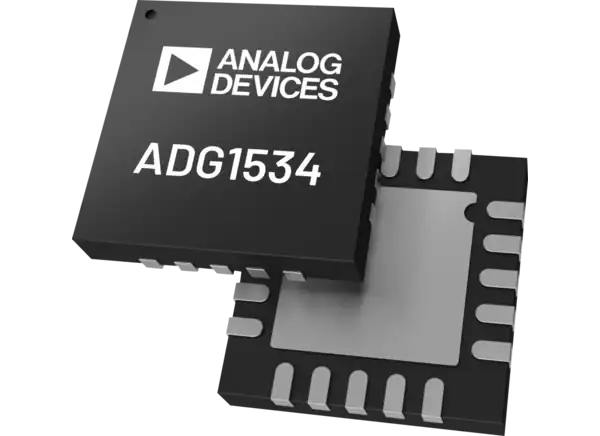

Analog Devices公司ADG1534 1.8V逻辑兼容四路SPDT开关包含四个独立的SPDT开关在一个小的4mm(2) LFCSP-20封装。ADG1534的EN输入使能或使能设备。当禁用时,所有通道都是高阻抗。数字输入(INx)为1.8V逻辑兼容,适用于低压逻辑控制。ADG1534完全指定为V(DD) = +5V±10%和V(SS) = -4.5V至-8.8V,适用于需要不对称电源的应用。该开关的超低导通电阻和导通电阻平坦度使其成为数据采集和增益开关应用的理想解决方案,在这些应用中,低失真至关重要。这种结构确保了超低功耗,使该设备适合便携式和电池供电的仪器。

The Analog Devices Inc.ADG1534四路SPDT开关导通时在两个方向上的导通性能都很好,并且其输入信号范围延伸到电源。在关闭状态下,直到电源的信号电平被阻塞。所有通道都表现出先断开后切换动作,以防止在切换通道时发生瞬间短路。


特性

  • 4.5欧姆典型电阻+5V至-8V电源在+25°C

  • 1.2欧姆导通电阻平整度+5V至-8V电源在+25°C

  • 连续电流达346mA

  • 充分的说明了

    • V(dd) = + 5v±10%

    • V(SS) = -4.5V ~ -8.8V

  • 不需要VL电源

  • 1.8V逻辑兼容输入

  • 轨到轨操作

  • 8欧姆温度下最大通阻

  • 最小失真

  • 1.8V逻辑兼容数字输入

  • -40℃~ +125℃工作温度范围

  • 20引脚,4mm x 4mm LFCSP封装

  • 通过无铅认证


应用程序

  • LDMOS功率放大器栅极驱动器

  • GaN功率放大器栅极驱动器

  • 通信系统

  • 自动测试设备

  • 数据采集系统

  • 取样保持的系统
