摘要： 同步4开关降压-升压控制器具有LT8390A和四个EPC GaN场效应管。

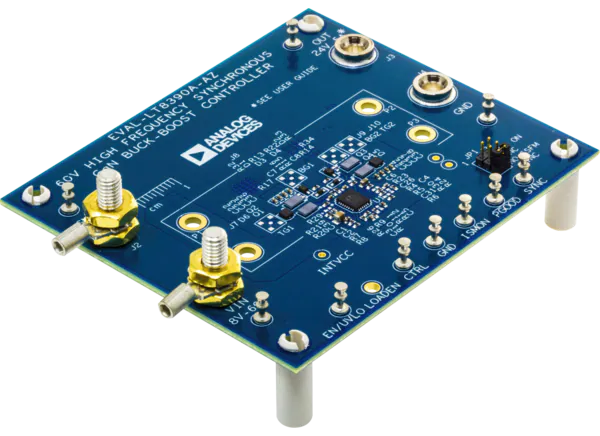

Analog Devices公司EVAL-LT8390A-AZ评估板是一个同步4开关降压-升压控制器，具有LT8390A和四个EPC GaN场效应管。该电路输出24V，并在高达5A的负载电流和超过8V至60V的输入电压范围内保持严密的调节。2MHz的开关频率使用单个6mm x 6mm x 6mm电感提供小占地，同时保持高效率。EVAL-LT8390A-AZ板具有围绕自举电容器的外部箝位电路，以确保在GaNFET的绝对最大栅源电压下驱动顶部fet的栅极驱动。此外，肖特基二极管与同步ganfet反平行放置，以帮助在LT8390A的25ns死区时间内反向传导。
同步4开关降压-升压控制器，采用LT8390A和4倍EPC GaN场效应管
自举电容周围的外部箝位电路
保持严格监管
单个6mm × 6mm × 6mm电感
通过无铅认证
负载电流可达5A
8V ~ 60V输入
24 v输出
2MHz开关频率
典型效率为92% ~ 94%
