德州仪器TPS546A24S同步SWIFT 降压转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-29

摘要： 高度集成，非隔离DC/DC转换器与PMBus 和扩展写保护。

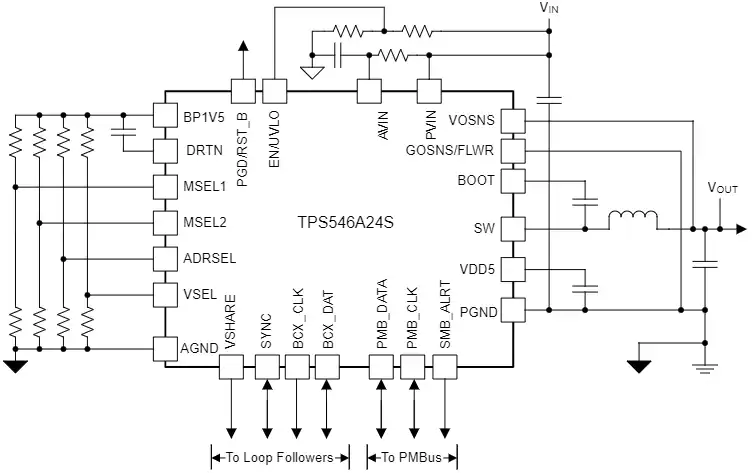

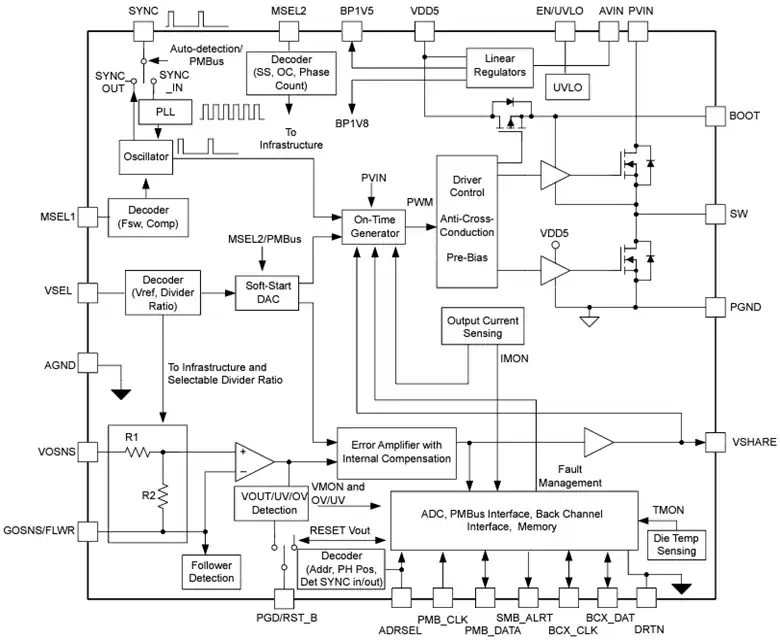

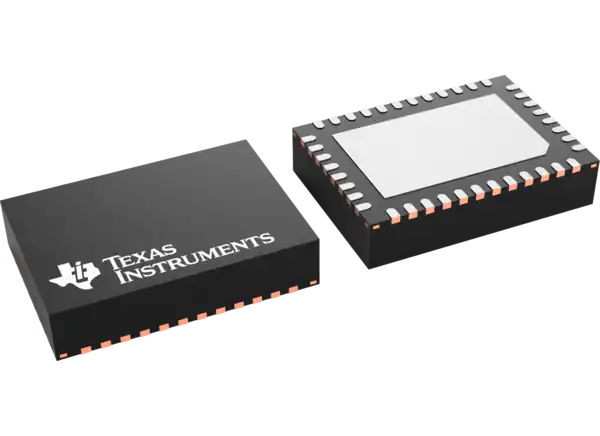

德州仪器TPS546A24S同步SWIFT 降压转换器是一款高度集成的非隔离DC/DC转换器，具有PMBus 和扩展写保护。该降压转换器提供2.95V至18V的输入电压范围，从225kHz到1.5MHz的12个可选开关频率，以及10A输出电流。如果与两个，三个和四个其他TPS546A24S转换器互连，TPS546A24S转换器可以在单个输出上提供高达40A的输出。该降压转换器集成5.5毫欧/1.8毫欧 mosfet和可选的0.5V至5.5V输出通过引脚带或0.25V至5.5V使用PMBus VOUT_COMMAND。TPS546A24S转换器采用专有的固定频率电流模式控制，具有输入前馈和可选择的内部补偿元件，具有最小的尺寸和稳定性。典型的应用包括数据中心交换机、机架服务器、有源天线系统、远程无线电、基带单元、自动化测试设备、CT、PET和MRI。

TPS546A24S转换器扩展了TPS546A24A降压转换器，增加了制造商特定的PMBus命令和扩展的写保护和Passkey。该特性通过限制写能力来增强安全性，防止恶意访问PMBus，并且具有比标准写保护命令更好的分辨率。
