摘要： 旨在演示MPQ6541A三相无刷直流电动机驱动器的功能。

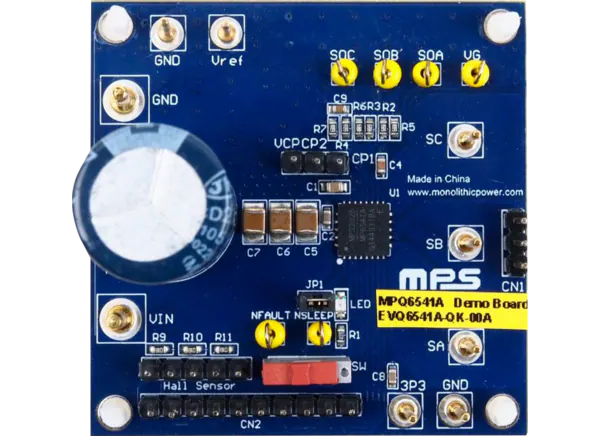

单片电源系统(MPS) EVQ6541A-QK-00A评估板设计用于演示MPQ6541A，三相无刷直流电机驱动器的功能。该评估板有三个集成的半桥，由六个n沟道功率mosfet组成。EVQ6541A-QK-00A评估板和转子位置信息由装配在电机中的霍尔传感器提供。这个评估板驱动控制信号是通过一个外部控制器，如微控制器单元(MCU)产生的。EVQ6541A-QK-00A评估板集成了双向电流检测放大器，支持100%占空比工作。该评估板的输入电压范围为4.75V至40V，输出电流为8A。EVQ6541A-QK-00A评估板非常适合用于电钻、冲击驱动器和永磁同步电机(pmms)。
集成双向电流检测放大器
支持100%占空比操作
高侧(HS)和低侧(LS)逻辑输入
过流保护(OCP)和过温保护(OTP)
故障显示
4.75V至40V电压范围
最大输出电流8A
5.08cm × 5.08cm尺寸
3.3V或5V参考电压
三相无刷直流(BLDC)电机
永磁同步电动机(PMSMs)
力量训练
影响司机
