瑞萨电子RAA306012三相智能栅极驱动器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-29

摘要： 专为三相无刷直流电动机使用。

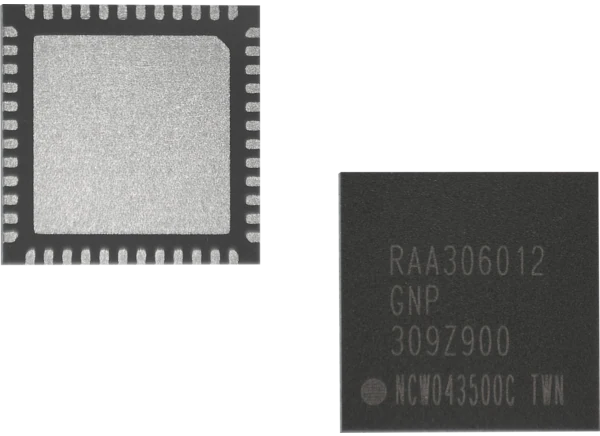

瑞萨电子RAA306012三相智能栅极驱动器是专为三相无刷直流电机使用。瑞萨电子RAA306012集成了三个半桥栅极驱动器，能够驱动多达三个n沟道MOSFET桥，电压范围为6V至65V。每个驱动器支持一个0.64A源和1.28A汇峰值驱动电流，可通过驱动强度控制。自适应死区增强了鲁棒性，防止了米勒效应引起的交叉传导。该器件集成了用于内部电路、栅极驱动器的电源，以及用于外部微控制器的专用电源。此外，它还具有低功耗睡眠模式，仅消耗28μA，可在便携式应用中延长电池寿命。

特性

工作电源电压

VBRIDGE: 6V至65V (78V abs max)
虚拟机:6V至60V(最大65V)

工作环境温度为-40℃~ 125℃
无刷直流应用的三相栅极驱动器

开关频率范围高达200kHz
峰值0.64A/1.28A源/汇电流，16可调驱动强度通过SPI接口
自适应和可调的死区时间

灵活配置栅极驱动器

三相HI/LI模式和三相PWM模式
输入控制信号配置
支持半桥、全桥配置

完全集成的电源架构

两个V(CC) ldo允许低I(Q)休眠模式
500mA buck开关稳压器产生驱动电压(5V至15V可调)
100mA可调输出LDO用于MCU电源

三个精确的差分放大器

四个级别的感觉增益设置
支持直流偏移校准期间的电源和在飞行

用于无传感器电机驱动的BEMF感测放大器
三个霍尔传感器电机驱动比较器
综合保护功能

虚拟机过欠压锁定(VM_OV/UVLO)
充电泵欠压(VCP_UV)
降压稳压器故障(VDRV_OV/UV, SR_OCP)
Mosfet VDS ocp (vds_ocp)
当前意义OCP (CS_OCP)
MOSFET VGS故障(VGS_FAULT)
热警告/关机(TWARN/OTSD)
故障指示灯(nFAULT引脚)

7mm × 7mm 48 Ld QFN封装(0.5mm间距)

应用程序

电动工具和园艺工具
打印机
真空吸尘器

球迷
泵
机器人
