摘要： 基于STSPIN32G4电机控制器实现下一代智能执行器的参考设计。

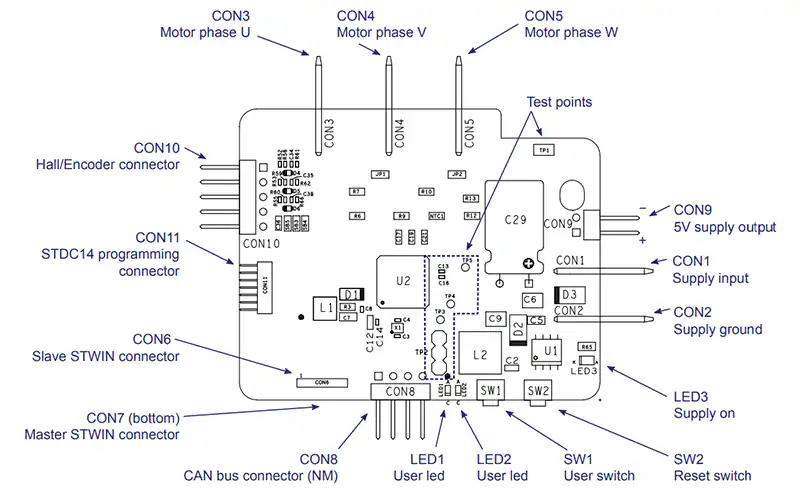

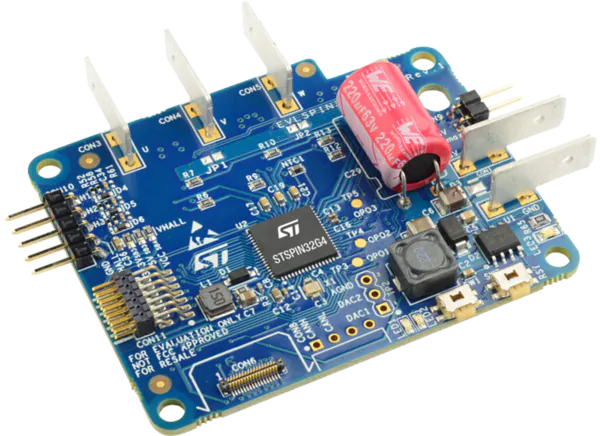

意法半导体EVLSPIN32G4-ACT参考板是基于STSPIN32G4电机控制器实现下一代智能执行器的参考设计。9mm x 9mm VFQFPN封装的STSPIN32G4集成了一个具有丰富可编程功能的三重高性能半桥栅驱动器和一个混合信号STM32G431微控制器。该电路板设计用于驱动高达5A(RMS)输出电流和48V电源输入的三相无刷电机，以非常紧凑的外形(62mm x 50mm)提供250W的总功率。在过热、过压和过流的情况下，可对电源级进行监控。感应电机绕组电流可以在三分流或单分流拓扑之间选择。该板可用于FOC和6步控制算法，并可使用霍尔传感器或正交编码器在无传感器和基于传感器的模式下运行。

由于与STWIN的平滑接口。盒子开发套件和完整的软件和固件生态系统，电机逆变器具有有线和无线连接(RS485, UART, USB, CAN和蓝牙低功耗，Wi-Fi 和NFC)，大量惯性端环境传感器(加速度计，陀螺仪，倾角计，磁力计，湿度，温度和压力)和板载数据存储(microSD 卡)。EVLSPIN32G4-ACT是先进的电机控制解决方案，如物联网，状态监测和预测性维护的完美选择。
