摘要: 具有可编程I/O的PCI12000单片PCIe交换机的演示和评估平台。

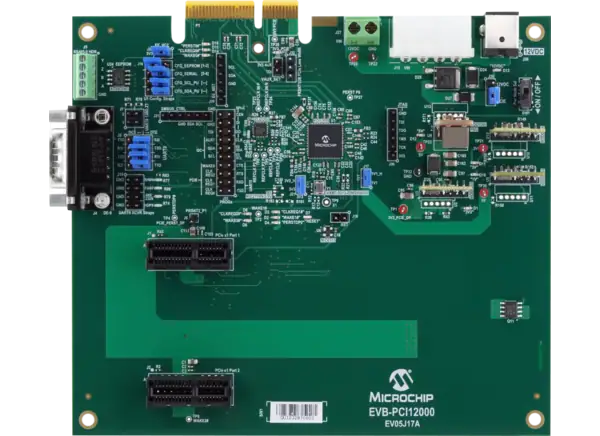

Microchip Technology EVB-PCI12000评估板是带有可编程I/O的PCI12000单芯片PCIe交换机的演示和评估平台。Microchip Technology EVB-PCI12000具有六层符合rohs标准的PCB,两个PCIe Gen 3交换机端口和RS-232/485连接。该套件有助于理解和快速集成PCI12000的设计。
72针单排QFN (VQFN)符合rohs标准封装
2个下行PCIe Gen 3 (1 lane * 8GT/s)端口,PCIe x4槽位连接器
1x通道RS-232/485
板载I(2)C串行EEPROM,用于EVB系统配置和功能定制
1x可选I(2)C或SPI目标配置总线
操作从单一电压(+12.0V,稳压)外部电源
板载25MHz晶体
单板载+5V,稳压器
单板载+3.3V,稳压器
单板载+1.1V,稳压器
稳压器LED指示灯5V, 3.3V,和1.1V输出
