Microchip Technology EVB-PCI11010评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2024-01-31

摘要： PCI11010 PCIe 交换机的演示和评估平台。

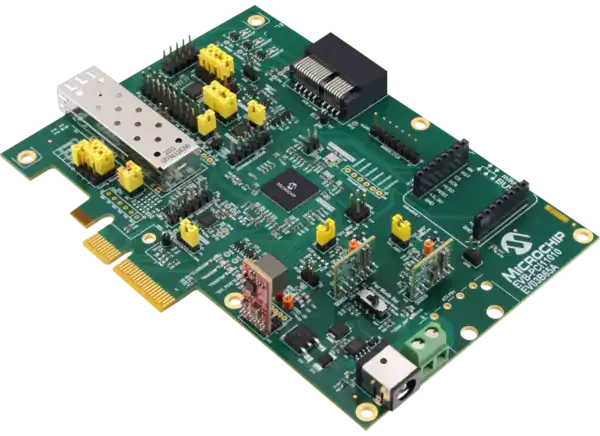

Microchip Technology EVB-PCI11010评估板是PCI11010 PCIe 交换机的演示和评估平台。该平台具有PCIe Gen 3交换机端口，用于以太网收发器的SFP笼和RS-232连接。EVB-PCI11010兼容Linux 和Microsoft Windows 10。

特性

100针单排QFN (VQFN)符合rohs标准封装
PCIe x4插槽连接器上的1个下行PCIe Gen 3 (1 lane * 8GT/s)端口
1个SFP通道(10/100/1000/2500Mbps)
1x通道RS-232
可编程I/ o在可访问头上的1x组
板载I(2)C串行EEPROM，用于EVB系统配置和功能定制

1x可选I(2)C或SPI目标配置总线
操作从单一电压(+12.0V，稳压)外部电源
板载25MHz晶体
单板载+5V，稳压器
单板载+3.3V，稳压器
单板载+1.1V，稳压器
稳压器LED指示灯5V, 3.3V，和1.1V输出
