摘要： 具有低静态电流，低噪声和高纹波抑制。

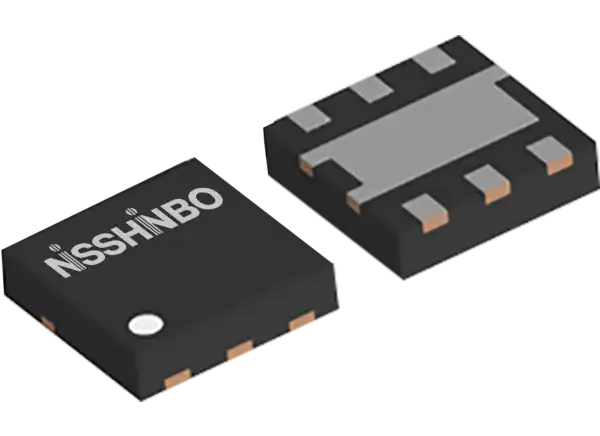

Nisshinbo Micro Devices NR1641 Low Drop-Out (LDO)稳压器具有高纹波抑制，超低输出噪声，高速响应特性和低静态电流。基于cmos的稳压器实现MODE引脚输入电压，在自动交替模式和固定快速模式之间进行选择。自动交替模式根据负载电流在低功率和快速模式之间转换内部模式。启动时输出电压斜率可在200μs/V或500μs/V范围内选择。通过此选项，可以根据连接到输出引脚的电容改变浪涌电流限制。
Nisshinbo NR1640的低静态电流，低噪声和高纹波抑制是物联网，电池供电和噪声敏感模拟应用的理想选择。
1.7V ~ 5.5V (6.5V)输入电压范围(最大)
输出电压范围1.0V ~ 5.0V
输出电压精度±1.0% (V(SET)≥1.8V, T(a) = +25℃)
1.0A输出电流
静态电流(V(MODE) =“Low”)典型为17µA
静态电流(V(MODE) = "High")为典型的1.5mA
启动时输出电压的斜率为200µs/V或500µs/V

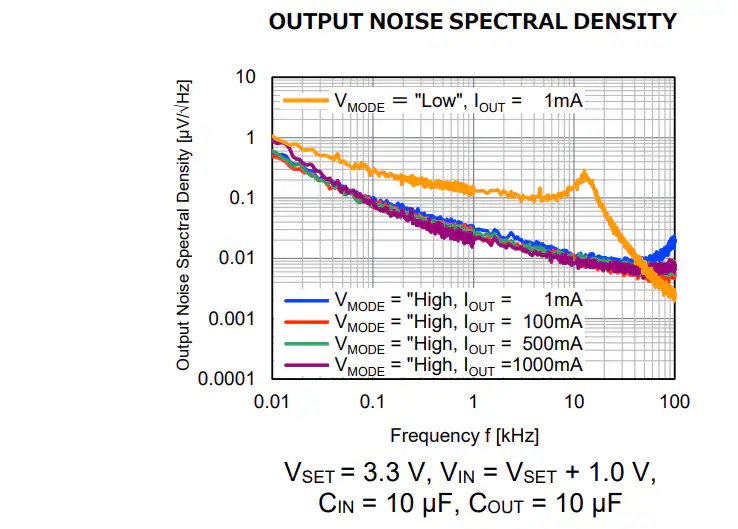

输出噪声电压(10Hz ~ 100kHz)
典型3.7µVrms (I(OUT) = 100mA)
典型20µVrms (I(OUT) = 1mA, V(MODE) = "Low")
纹波抑制
典型75dB (f = 1kHz, V(SET) = 2.8V)
典型80dB (f = 10kHz, V(SET) = 2.8V)
典型85dB (f = 100kHz, V(SET) = 2.8V)
压差
典型0.10V (I(OUT) = 500mA, V(SET) = 2.8V, NR1641GY)
典型0.20V (I(OUT) = 1000mA, V(SET) = 2.8V, NR1641GY)
热关闭功能，在典型的+165°C
启动浪涌电流限制典型250mA
监听的保护
快速/低功耗自动模式切换功能
MODE引脚“Low”自动切换模式
MODE引脚“High”固定到快速模式
推荐使用陶瓷电容器- C(IN)， C(OUT) 10µF或更高(内置滤波器消除了对电容器降噪的需要)
CMOS图像传感器
高精度ADC和DAC
通信设备如射频模块，时钟产生设备如锁相环或压控振荡器
