德州仪器IWR2243单片FMCW收发器的介绍、特性、及应用

来源：HQBUY 发布时间：2024-02-01

摘要： 该设备以极小的外形实现了前所未有的集成水平。

德州仪器IWR2243单片FMCW收发器可以工作在76GHz到81GHz频段。该设备以极小的外形实现了前所未有的集成水平。IWR2243是工业领域低功耗、自我监控、超精确雷达系统的理想解决方案。

IWR2243是一种独立的FMCW收发器单芯片解决方案，可简化雷达传感器的实现。它基于TI的低功耗45nm RFCMOS工艺，可实现带有内置ADC转换器和锁相环的3TX, 4RX系统的单片实现。简单的编程模型更改可以使各种传感器实现具有实现多模传感器的动态重新配置的可能性。IWR2243支持多台设备级联。该功能增强了角分辨率，以满足高性能雷达传感器的发展。

特性

FMCW收发器

-96dBc /Hz (76GHz ~ 77GHz)
-94dBc /Hz (77GHz ~ 81GHz)
集成锁相环，发射器，接收器，基带和ADC
76GHz到81GHz的覆盖范围，5GHz可用带宽
四个接收通道
三个发射通道
基于分数n锁相环的超精确啁啾发动机
13dBm TX功率
13dB RX噪声系数
1MHz的相位噪声

内置校准和自检

内置固件(ROM)
跨频率和温度自校准系统

主机接口

通过SPI或I(2)C接口与外部处理器控制接口
数据接口与外部处理器通过MIPI D-PHY和CSI2 v1.1
中断故障报告

功能性Safety-Compliant

通过TUV南德意志集团的IEC 61508 SIL 2认证
为功能安全应用而开发
可提供文件，以帮助IEC 61508功能安全系统设计达到SIL 3
硬件完整性达到SIL-2
安全认证

IWR2243高级特性

嵌入式自我监控与有限的主机处理器的参与
复杂基带结构
级联多个设备的选项，以增加通道计数
嵌入式干扰检测能力

电源管理

内置LDO网络，增强PSRR
I/ o支持3.3V/1.8V双电压

时钟脉冲源

支持外部驱动时钟(平方/正弦)在40MHz
支持40MHz晶体连接与负载电容

简单的硬件设计

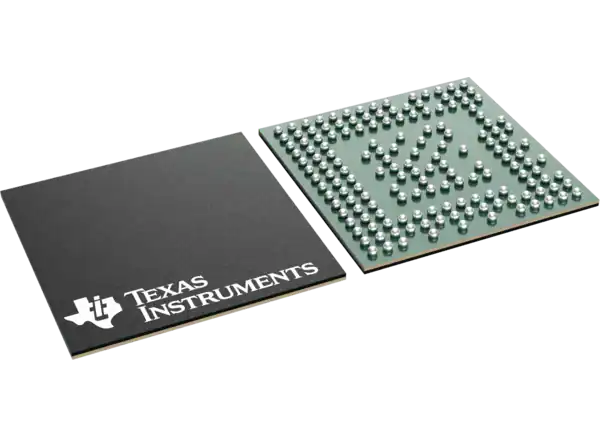

0.65mm间距，161引脚10.4mm×10.4mm倒装芯片BGA封装，易于组装和低成本的PCB设计
溶液体积小

结温范围-40℃~ 105℃

应用程序

用于测量距离、速度和角度的工业传感器
机器人
交通监控

安全和监视
工厂自动化安全防护
成像雷达采用级联配置

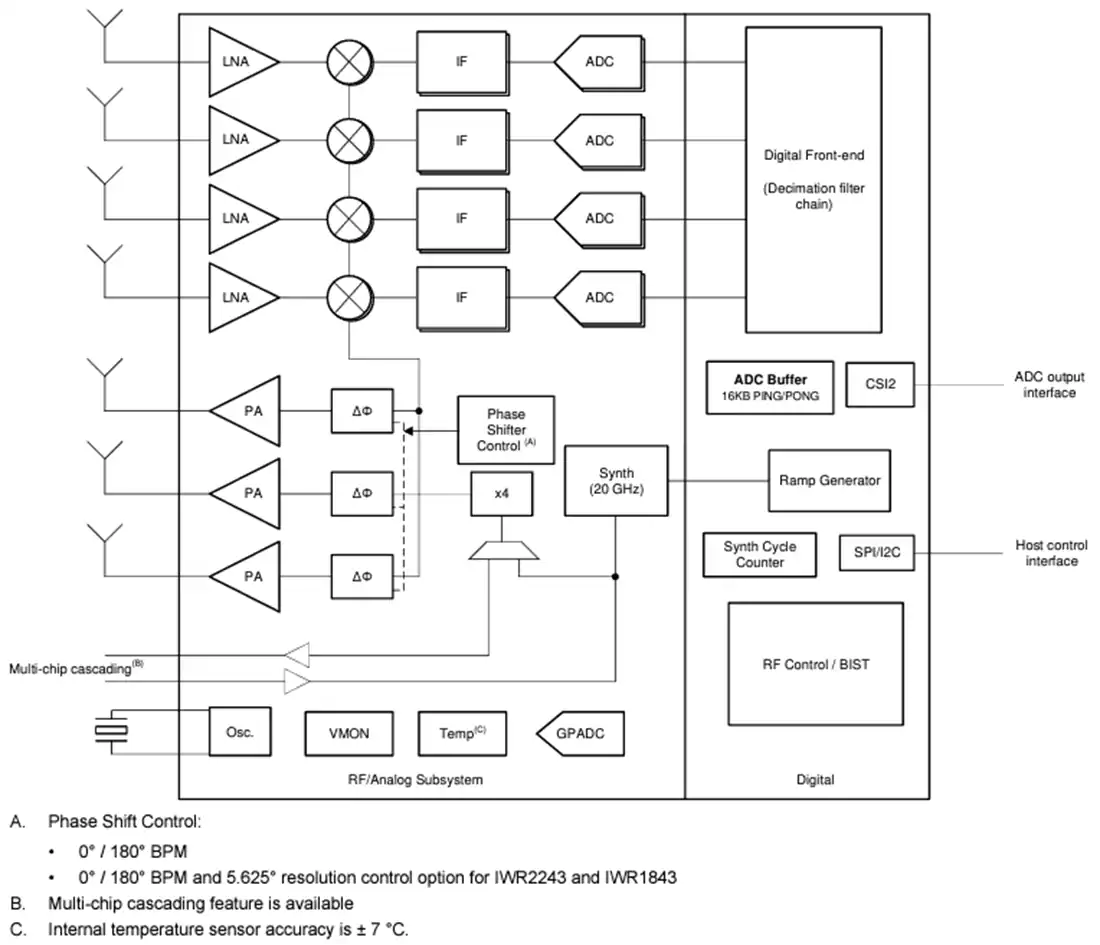

功能框图
