摘要： 4.5V至16V输入范围，0.8毫欧 RDS(on)， 70A可堆叠熔体，具有准确快速的电流监测。
德州仪器TPS25984可堆叠eFuses是集成的小封装大电流电路保护和电源管理解决方案。这些器件以最小的外部元件提供各种保护模式，可可靠地防止过载、短路和过大的浪涌电流。TPS25984熔断器工作在4.5V至16V的输入工作电压范围内，支持多个熔断器并联以支持更大的电流。这些可堆叠的熔断器提供可调的输出摆率控制(dVdt)，用于浪涌电流保护和具有可调欠压锁定(UVLO)的有源高使能输入。TPS25984 eFuses适用于输入热插拔和热插拔、服务器和高性能计算、网络接口卡、图形/硬件加速卡、数据中心交换机/路由器等。
4.5V ~ 16V输入工作电压范围:
20V绝对最大值
在输出端承受负电压高达-1V
0.8毫欧超低导通电阻集成场效应管(典型)
额定有效值电流55A，峰值电流70A

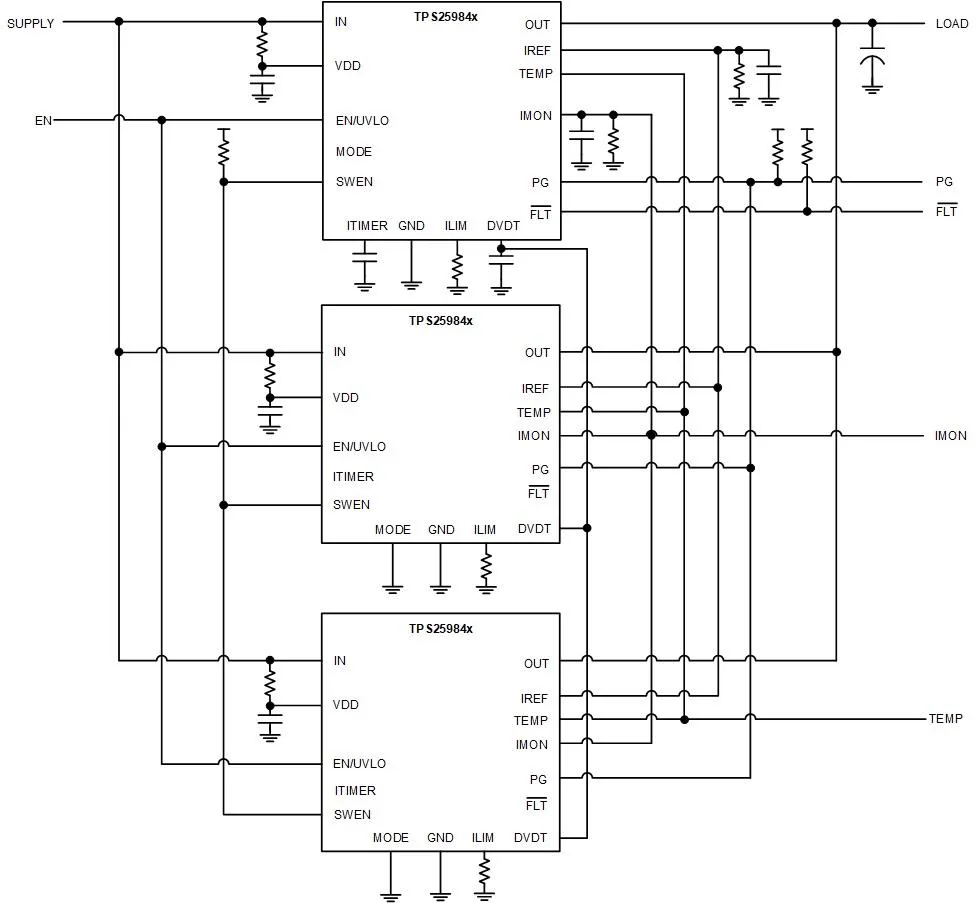

支持多个efu并联，支持更大电流;
在启动和稳态期间，主动设备状态同步和负载共享
鲁棒过流保护:
可调过电流阈值(I(OCP)) 10A至55A，精度为±5%
断路器在稳态运行时的响应，具有可调瞬态过流定时器(I(timer))，支持峰值电流高达2×I(OCP)
启动时可调有源限流(I(LIM))
精确模拟负载电流监测:
±1.4%的准确率
带宽大于500kHz
强大的短路保护:
对输出短路事件的快速跳闸响应(小于200ns)
可调阈值(2×I(OCP))
不受供电线路瞬变影响(无干扰跳闸)
快速过压保护(固定16.7V阈值)
可调输出摆率控制(dVdt)为涌流保护
具有可调欠压锁定(UVLO)的有源高使能输入
过温保护(OTP)，确保FET SOA:
10W / s保证FET SOA
集成FET运行状况监测和报告
模拟模具温度监视器输出(TEMP)
专用故障指示引脚(FLT)
电源-良好指示引脚(PG)

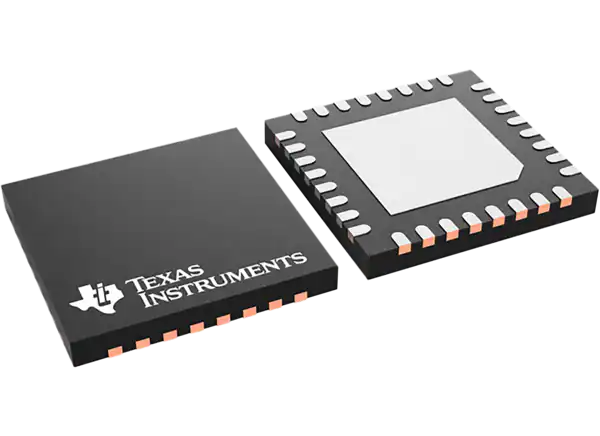

小占地5mm × 5mm QFN封装
100%无铅
输入热插拔和热插拔
服务器和高性能计算
网络接口卡
图形和硬件加速卡
数据中心交换机和路由器
风扇托盘
